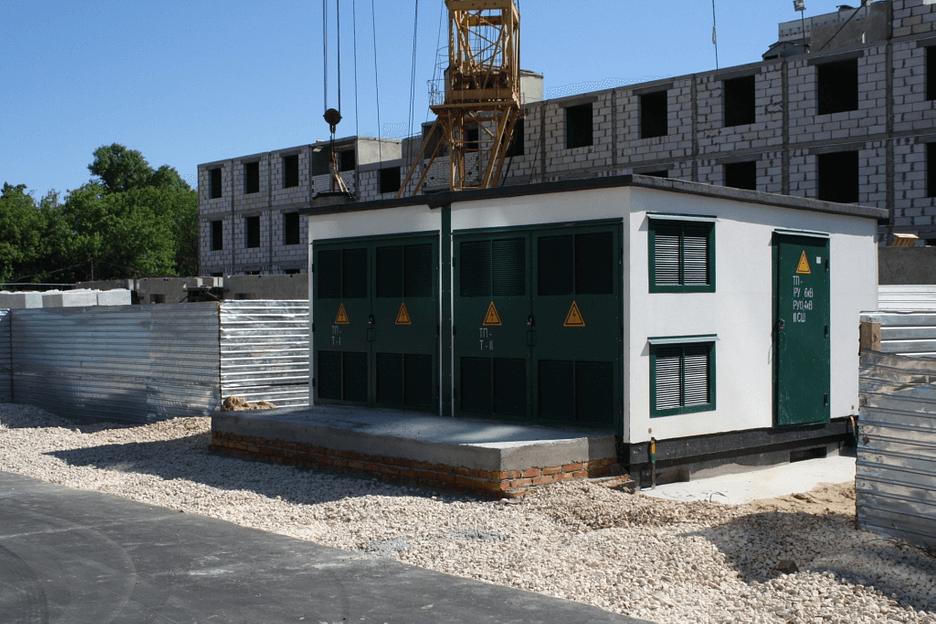

Блочная трансформаторная подстанция КТП-БК (БКТП-2500), мощностью 2500 кВА.

描述

性能

审计

未进行

Мощность силового трансформатора, кВА

2500

Число силовых трансформаторов, шт.

2

Номинальное напряжение, кВ: на стороне высшего напряжение (ВН)

6,10

Номинальное напряжение, кВ: на стороне низшего напряжения (НН)

0,4

Номинальный ток сборных шин, А: на стороне ВН

630

Номинальный ток сборных шин, А: на стороне НН

5000

Номинальная частота, Гц

50

Ток электродинамической стойкости, кА: на стороне ВН

50

Ток электродинамической стойкости, кА: на стороне НН

100

Ток термической стойкости в течение 1с, кА: на стороне ВН

20

Ток термической стойкости в течение 1с, кА: на стороне НН: вводные секционный

100, 85

Максимальное количество отходящих линий, шт.: на стороне ВН

4

Максимальное количество отходящих линий, шт.: на стороне НН

20

Количество линий для питания потребителей собственных нужд, шт.:

2

Номинальный ток, А: на стороне ВН

630, 200, 630

Номинальный ток, А: на стороне НН коммутационных аппаратов

400, 630, 5000

Количество блоков в подстанции, шт.

3

Длина

6500

Ширина

2500

Высота

3000
