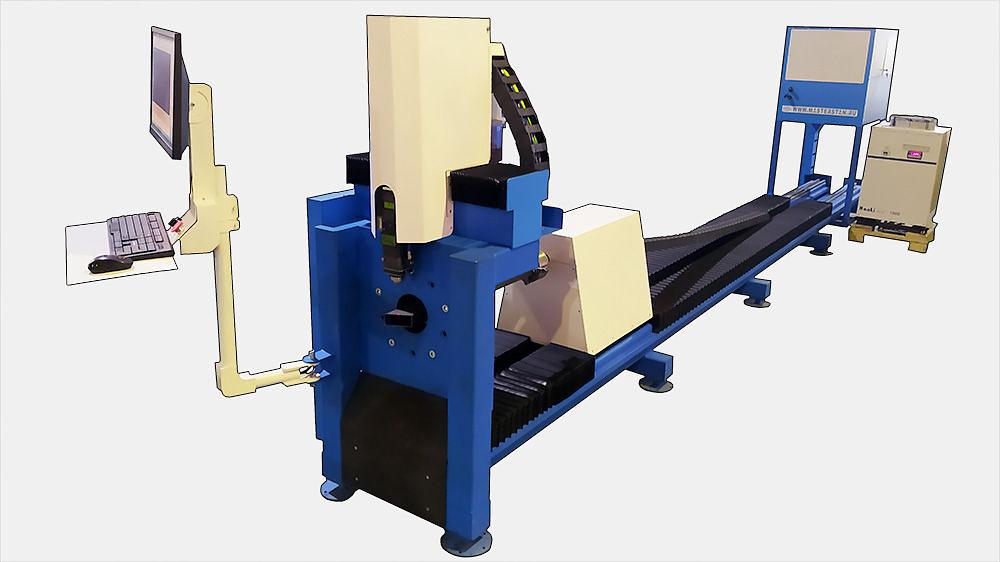

Лазерный труборез

描述

性能

审计

未进行

Модель

ТЛС-3015

Длина зоны обработки трубы

6030мм (на выбор)

Габариты плоского металла для обработки

3030×1530 мм (можно приобрести только труборез, без портального станка)

Диаметр токарного патрона в модуле трубореза для зажима трубы

250 мм

Приемное устройство для удержания противоположного конца трубы

с вращающимися роликами для механического сжатия / разжатия

Тип подачи трубы в зону обработки

поворотная ось перемещается вместе с зажатой трубой-заготовкой при этом труба-заготовка проходит сквозь приемное устройство и подается в зону резки

Тип токарного патрона

4-х кулачковый

Мах диаметр трубы для обработки

До 219 мм

Мах размер профильной трубы

160×160 мм

Мах вес трубы-заготовки

до 100 кг

Станина

термически обработанная

Механическая обработка

станина после отпуска металла — фрезеруется

Тип лазера

оптоволоконный

Производители источников лазерного излучения

IPG, Raycus, JPT (на выбор)

Лазер, мощность

от 1000 вт (на выбор)

Макс. толщина раскроя (в зависимости от источника)

до 20 мм (черный металл); до 8мм (нержавейка)

Вспомогательный газ

кислород, азот либо воздух при использовании компрессора

Входы в станок для газов

два входа — один для кислорода или воздуха, другой для азота

Максимальная скорость резки

до 40 м/мин

Точность позиционирования

±0.03 мм

Минимальная ширина реза

< 0.11 мм

Направляющие по оси У

Hiwin (рельса 35)

Направляющие по линейной оси трубореза и оси Х

Hiwin (рельса 25)

Направляющие по оси Z

Hiwin (рельса 15)

Передача по линейным оси

зубчатая рейка / шестерня, через планетарный редуктор

Модуль зубчатой рейки

1.5

Тип зубчатой рейки

косозубая

Передача по оси Z

шарико-винтовая пара

Концевые выключатели

бесконтактные, индукционные

Двигатели по оси У

сервоприводы различных производителей (мощность на выбор)

Сервоприводы по У

синхронизированы

Двигатели по оси Х и линейной оси трубореза

сервоприводы различных производителей (мощность на выбор)

Двигатели по Z и поворотной оси

сервоприводы различных производителей (мощность на выбор)

ЧПУ станка

CypCut (либо Ruida если обрабатывать только круглую трубу)

Контроль высоты по Z

бесконтактный с автоматическим поддержанием расстояния между металлом и соплом

Оптическая голова

RAYTOOLS (различные модификации)

Совместимость с программами

AutoCAD и другие программы

Формат работы с системой ЧПУ

файлы dxf

Чиллер

двух контурный

Смазка

автоматическая смазка линейных направляющих подшипников по всем осям

Гофрозащита

по всем осям и направляющим

Напряжение

380 Вольт

Гарантия

до 36 месяцев на лазер; 18 месяцев на станок

Габариты станка для транспортировки Д×Ш×В, мм

5700×3225×1830

Масса

в зависимости от модификации
