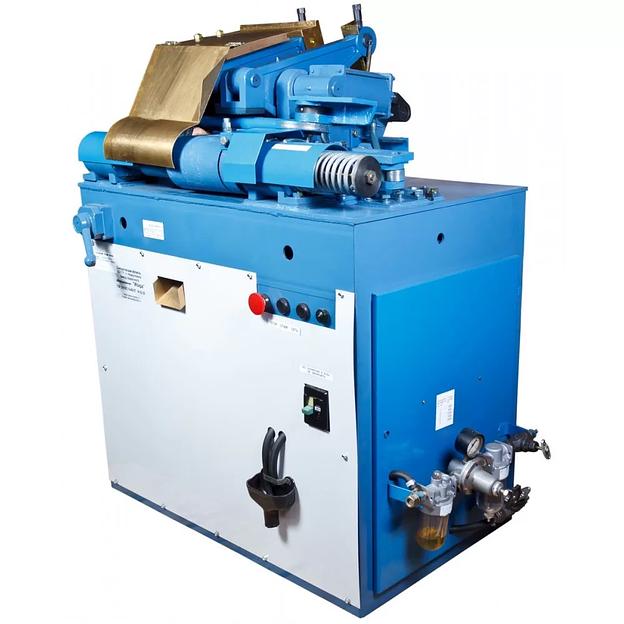

Машина контактной стыковой сварки оплавлением МСО-201 УХЛ4

描述

性能

审计

未进行

Н/ диаметр свариваемых деталей из низкоуглеродистой стали, мм

35

Н/ напряжение трехфазной питающей сети при частоте 50 Гц, В

380

Число фаз для подключения машины

2

Наибольшая потребляемая мощность при коротком замыкании, кВА

310

Наибольшая допустимая длительная мощность, кВА, не более

43

Мощность при ПВ=50%, кВА

61

Наибольший вторичный ток, кА, не менее

45

Номинальный длительный вторичный ток, кА, не менее

8

Сопротивление вторичного контура постоянному току, мкОм

58

Коэффициент мощности при кз на номинальной ступени

0,5

Число ступеней регулирования вторичного напр сварочн трансф

8

Номинальная ступень

7

Номинальное усилие зажатия, Н, не менее

40000

Наибольшая скорость осадки, мм/с, не менее

40

Ход подвижной плиты, мм, не менее

25

Скорость оплавления, мм/с

0,5-5,0

Расход охлаждающей воды, л/ч

300

Наибольший расчет воздуха при давлении 0,49 МПа , м³/ч

0,5

Длительная производительность сечением 320 мм², сварок/ч

140

Производительность при сварке сварок/ч, не менее

120

Кратковременная производительность при сварке, сварок/ч

160

рекомендуемый диапазон сечений свариваемых деталей, из низкоуглеродистой стали, мм²

120-1400

Рекомендуемый диапазон сечений свариваемых деталей, из низколегированной стали, мм2

120-800

Усилие осадки, номинальное (при давлении сжатого воздуха 0,49 мпа), н

20000

Усилие осадки, наибольшее (при давлении сжатого воздуха 0,62 МПа)

25000

Усилие осадки, наименьшее, Н

5000

Вторичное напряжение холостого хода, наибольшее, не менее, в

6,7

Вторичное напряжение холостого хода, наименьшее, не более, в

3,4
