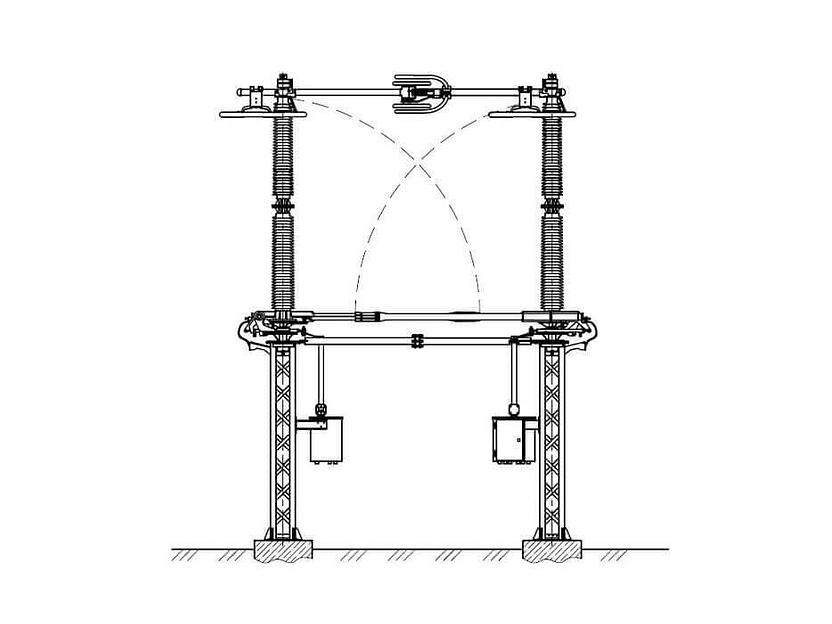

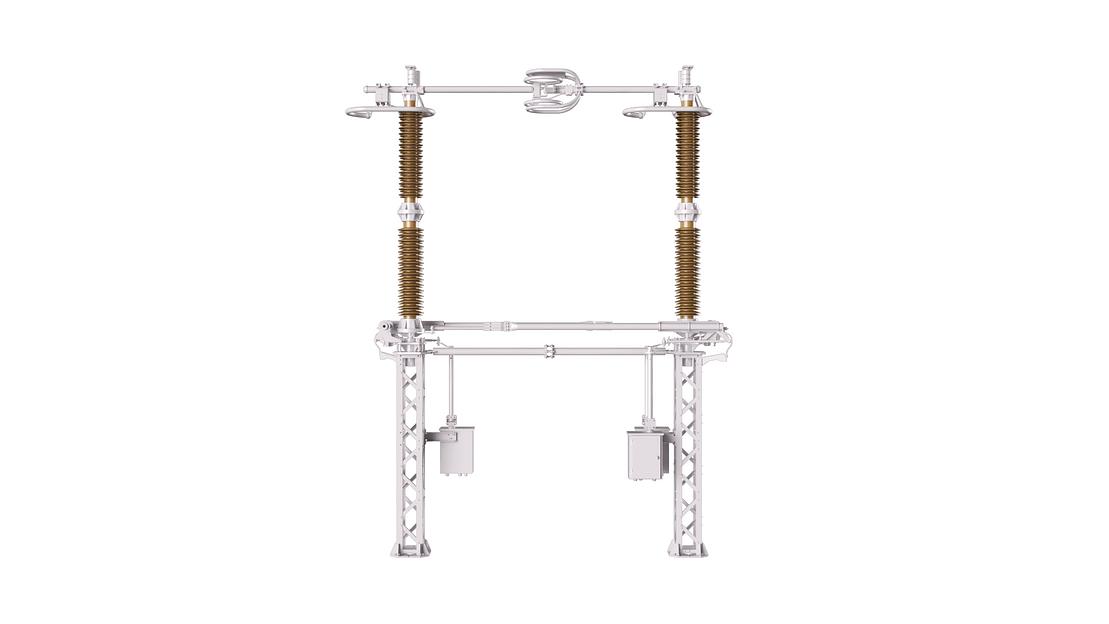

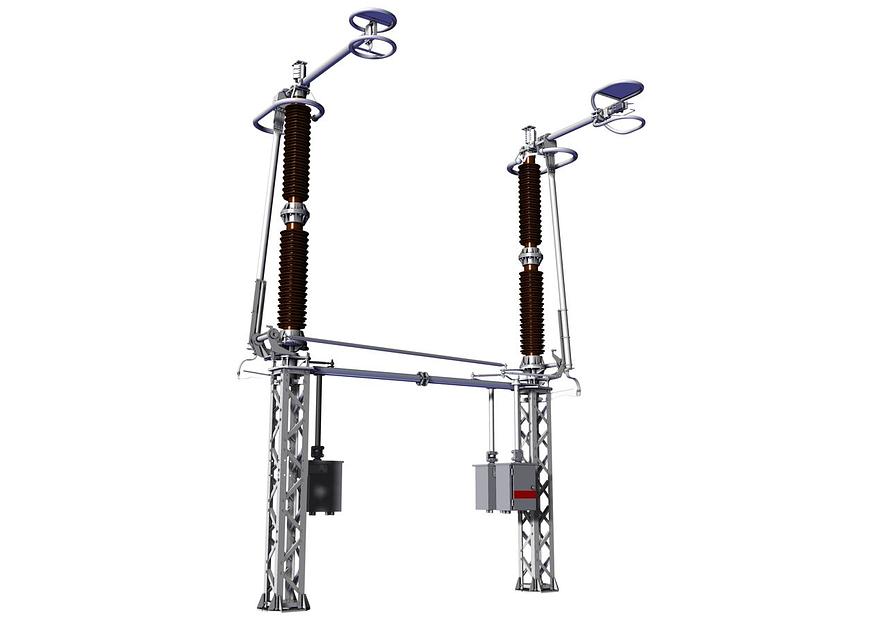

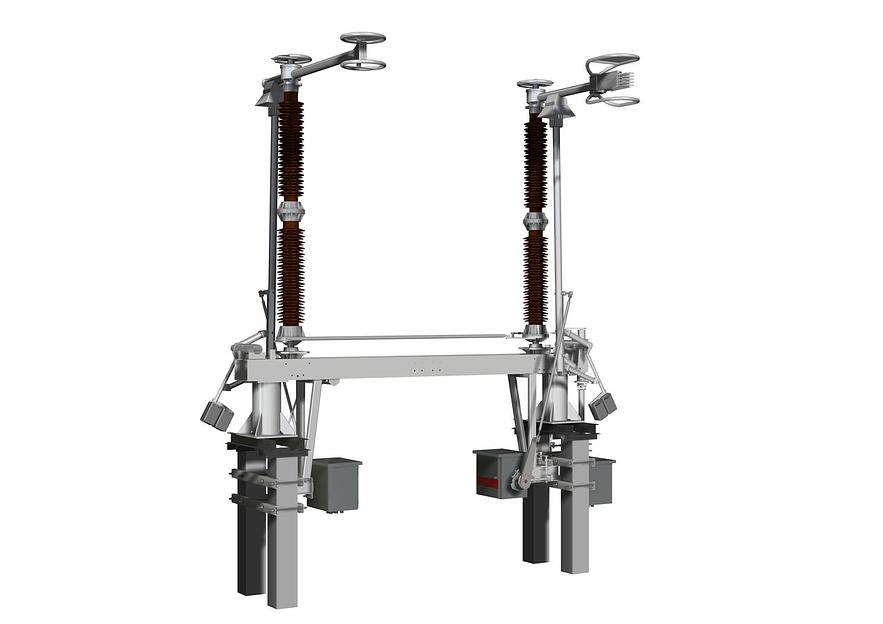

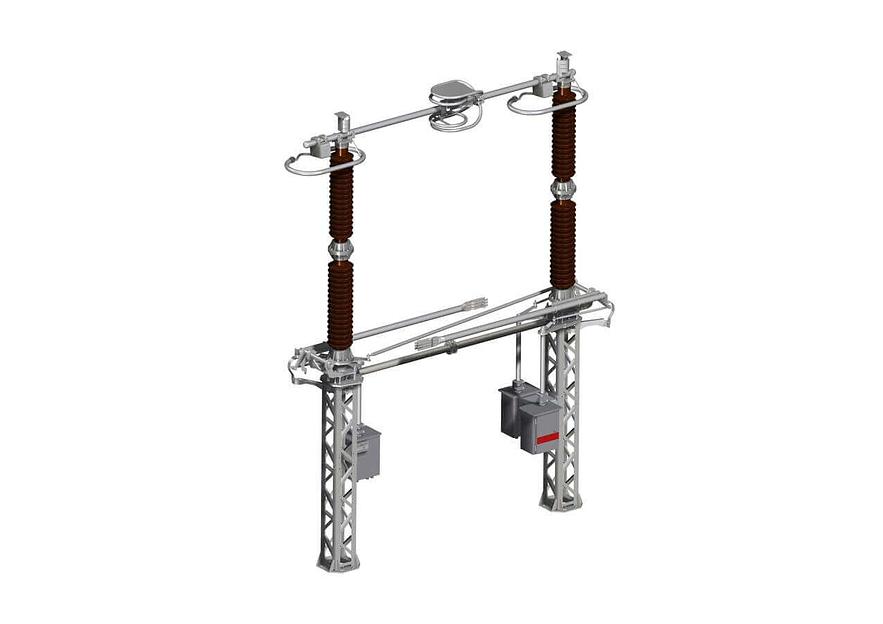

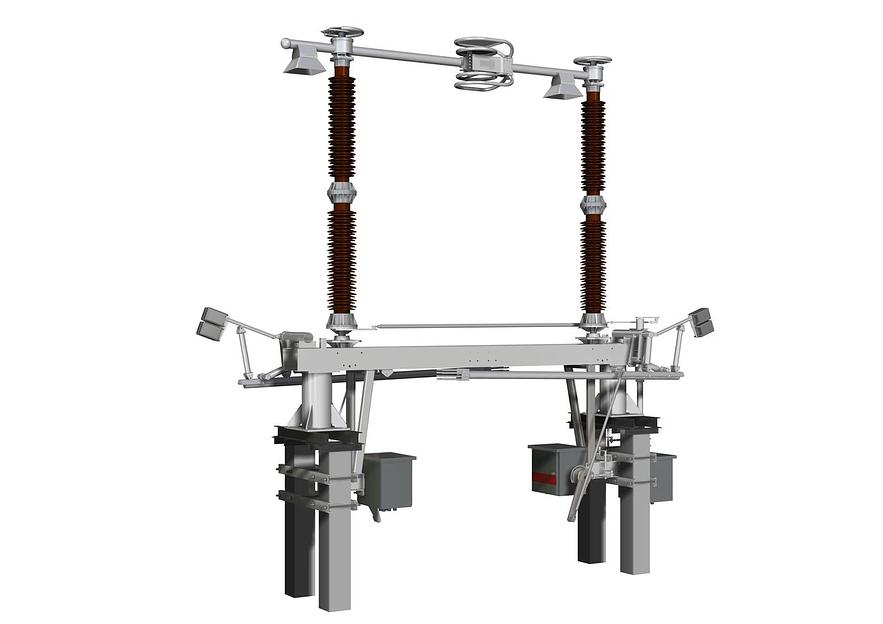

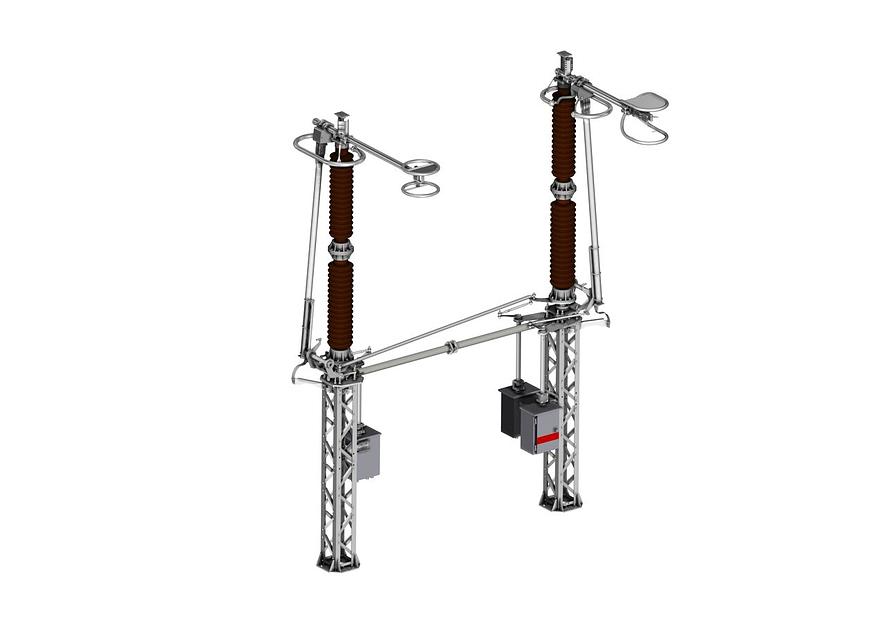

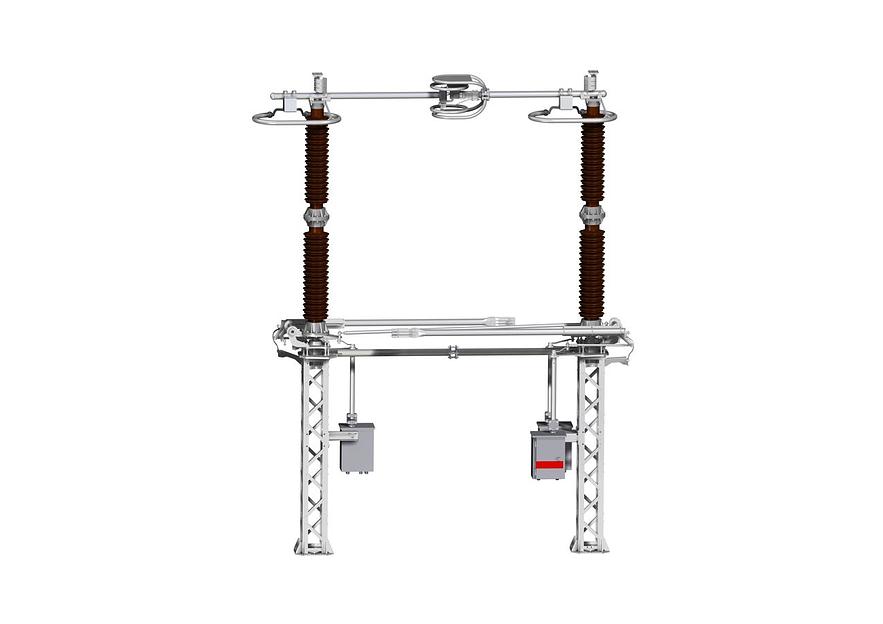

Разъединители горизонтально-поворотного типа РГ–330/2000УХЛ1

描述

性能

Отрасли промышленности, в которых применяется продукт

Электроэнергетика, нефтяная и газовая промышленность

Номинальное напряжение, кВ

330

Наибольшее рабочее напряжение, кВ

363

Номинальный ток, А

2000

Наибольший пик номинального кратковременного выдерживаемого тока, кА

100

Номинальный кратковременный выдерживаемый ток (ток термической стойкости), кА

40

Номинальная частота, Гц

50

Допустимая механическая нагрузка на выводы, Н

Вдоль полюса 1500

Допустимая механическая нагрузка на выводы, Н

Поперек полюса 500

Испытательное кратковременное (одноминутное) напряжение промышленной частоты, кВ

Относительно земли и между полюсами 560

Испытательное кратковременное (одноминутное) напряжение промышленной частоты, кВ

Между разомкнутыми контактами 750

Испытательное напряжение грозового импульса 1.2/50 мкс, кВ

Относительно земли и между полюсами 1175

Испытательное напряжение грозового импульса 1.2/50 мкс, кВ

Между разомкнутыми контактами 1450

Сейсмостойкость по шкале MSK- 64, баллы

8

Максимальный емкостной ток отключения при расстоянии между полюсами не менее 1000 мм, А

2

Максимальный индуктивный ток отключения при расстоянии между полюсами не менее 1000 мм, А

5

Минимальная разрушающая нагрузка изоляторов на изгиб, кН

8

Время протекания номинального кратковременного выдерживаемого тока, с

Для контактных ножей 2

Время протекания номинального кратковременного выдерживаемого тока, с

Для заземлителей 1
