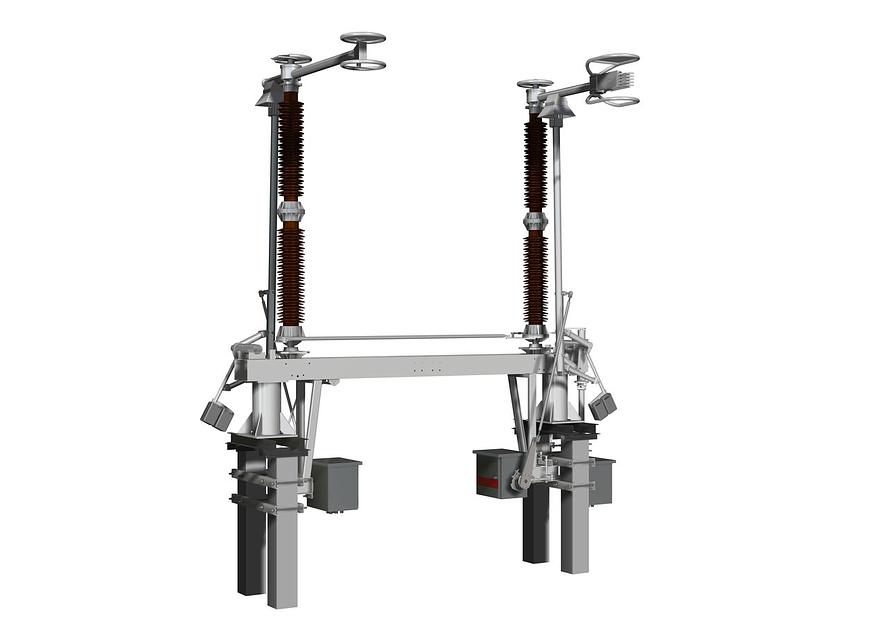

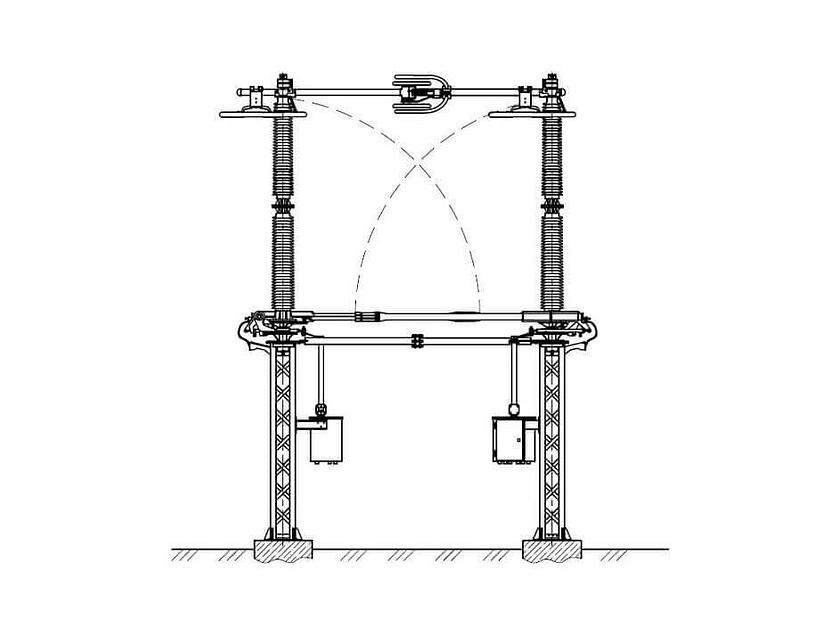

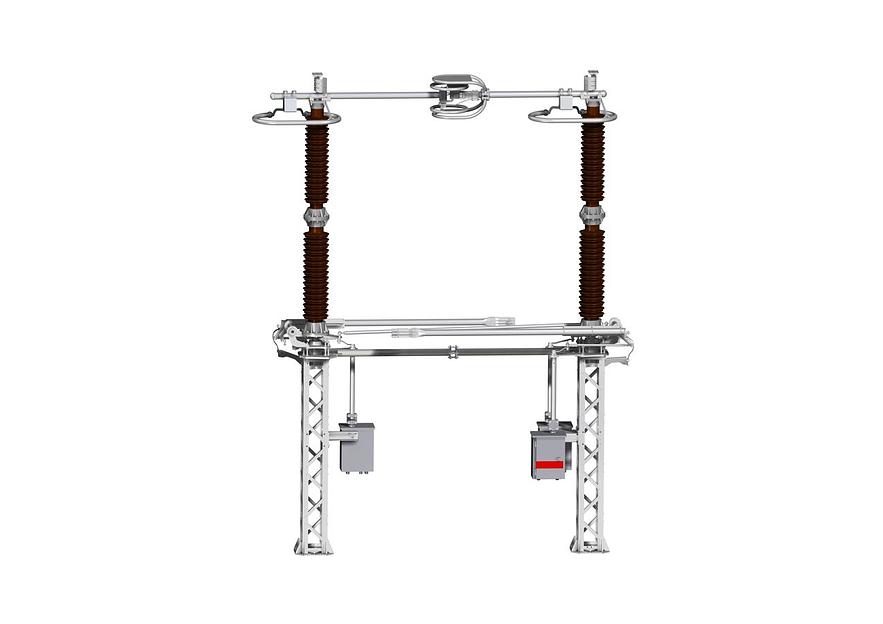

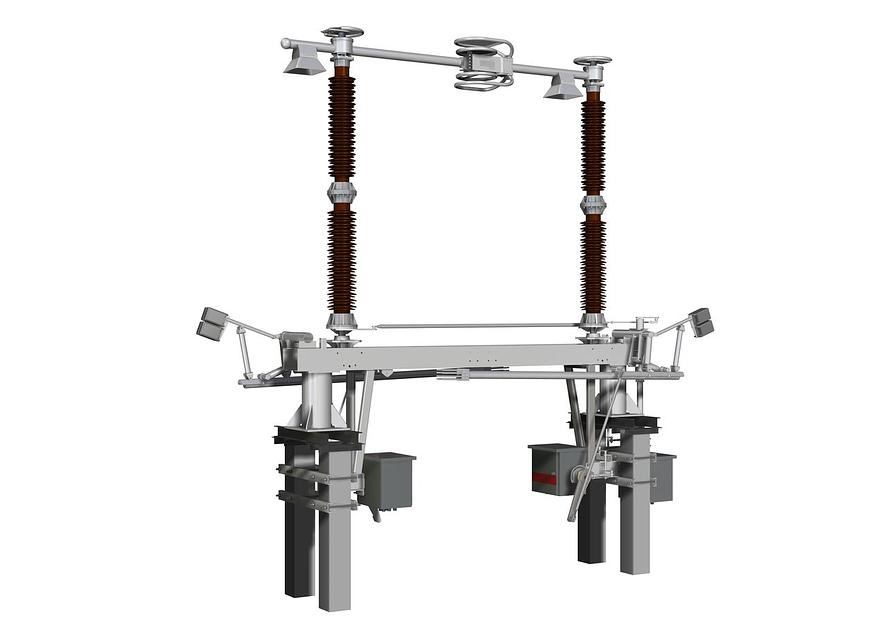

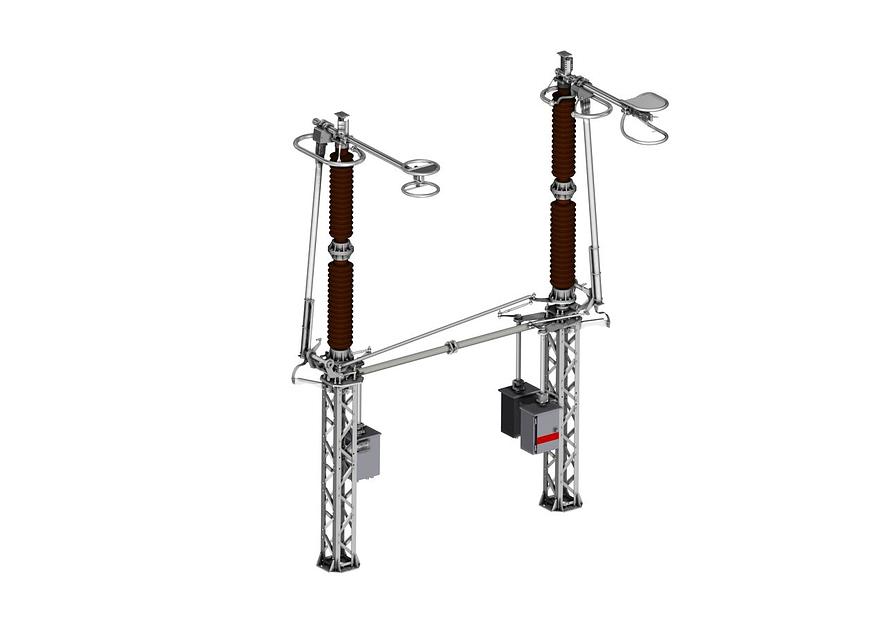

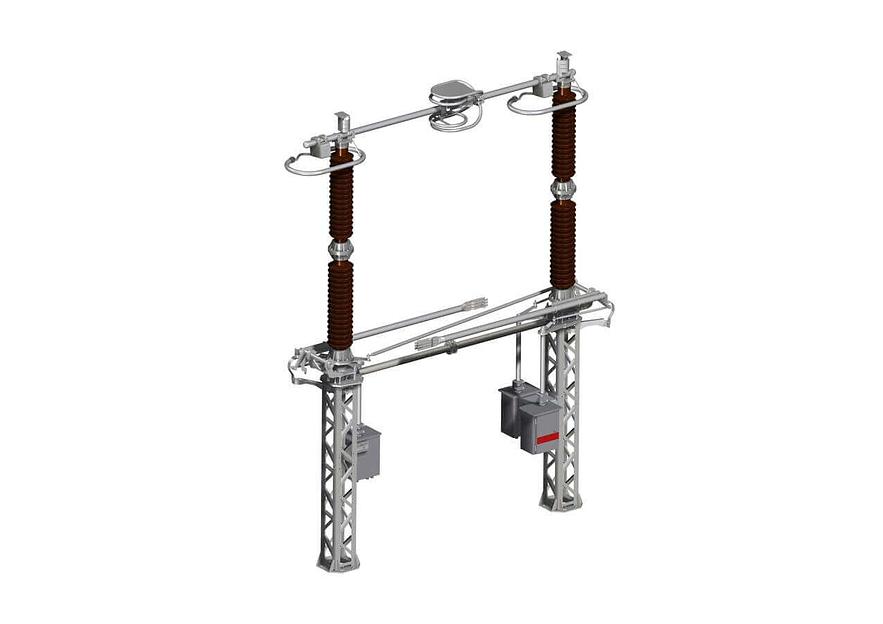

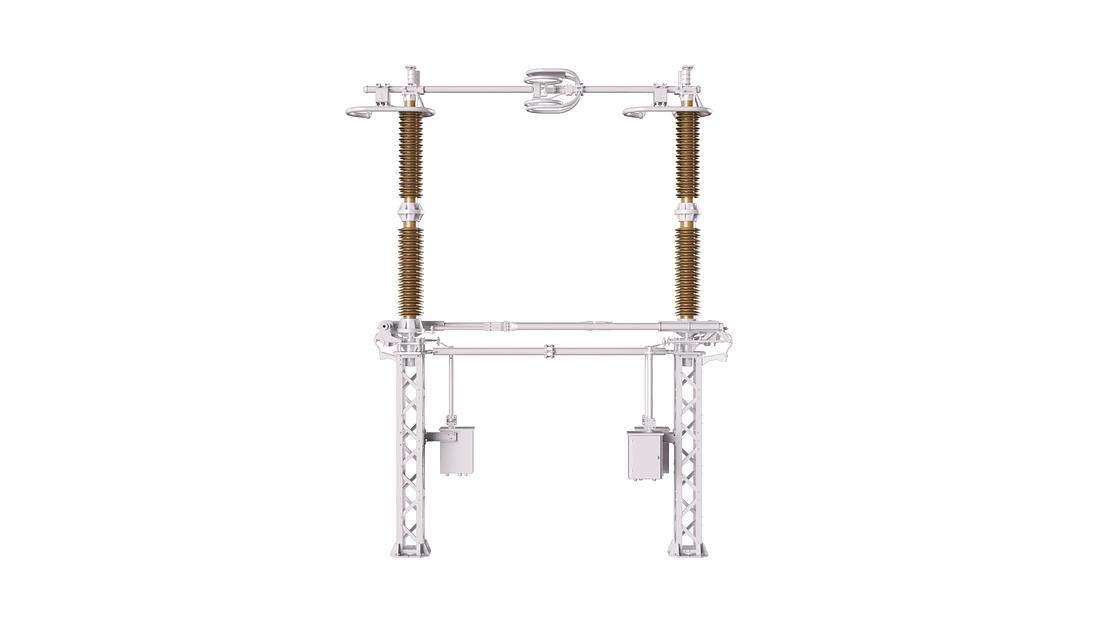

Разъединители горизонтально-поворотного типа РГЖ–500/3150УХЛ1

描述

性能

审计

未进行

Отрасли промышленности, в которых применяется продукт

Электроэнергетика, нефтяная и газовая промышленность

Номинальное напряжение, кВ

500

Наибольшее рабочее напряжение, кВ

550

Номинальный ток, А

3150

Наибольший пик номинального кратковременного выдерживаемого тока, кА

160

Номинальный кратковременный выдерживаемый ток (ток термической стойкости), кА

63

Номинальная частота, Гц

50

Допустимая механическая нагрузка на выводы, Н

Вдоль полюса 1600

Допустимая механическая нагрузка на выводы, Н

Поперек полюса 530

Испытательное кратковременное (одноминутное) напряжение промышленной частоты, кВ

Относительно земли и между полюсами 760

Испытательное кратковременное (одноминутное) напряжение промышленной частоты, кВ

Между разомкнутыми контактами 1030

Испытательное напряжение грозового импульса 1.2/50 мкс, кВ

Относительно земли и между полюсами 1550

Испытательное напряжение грозового импульса 1.2/50 мкс, кВ

Между разомкнутыми контактами 2050

Длина пути утечки внешней изоляции, не менее, см

840

Сейсмостойкость по шкале MSK- 64, баллы

8

Максимальный емкостной ток отключения при расстоянии между полюсами не менее 1000 мм, А

2

Максимальный индуктивный ток отключения при расстоянии между полюсами не менее 1000 мм, А

5

Минимальная разрушающая нагрузка изоляторов на изгиб, кН

8

Время протекания номинального кратковременного выдерживаемого тока, с

Для контактных ножей 2

Время протекания номинального кратковременного выдерживаемого тока, с

Для заземлителей 1
