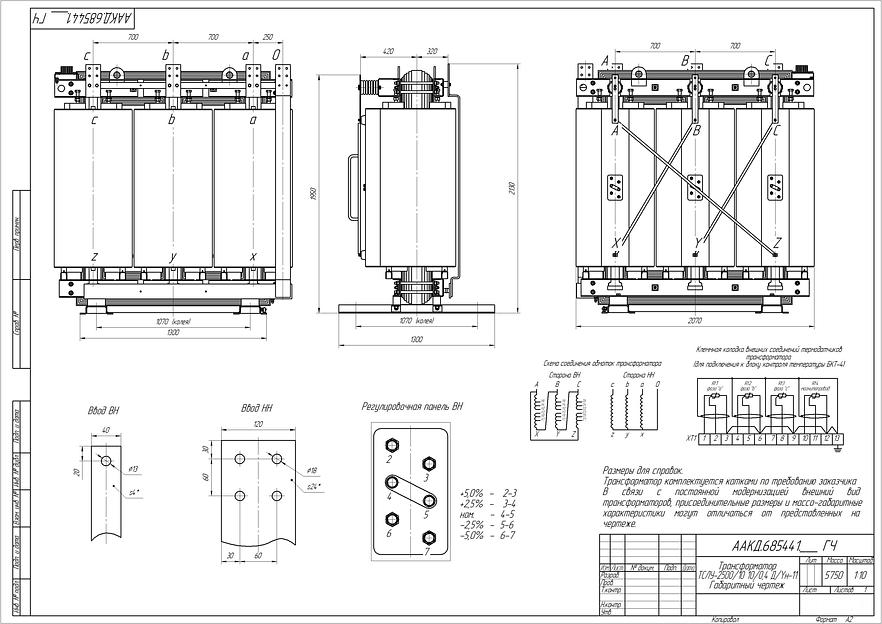

Сухой силовой трансформатор TRIHAL-ТСЛ-2000/10/0.4 IP00

描述

性能

Производственные стандарты

ГОСТ Р 52719-2007

Сертификация

C3*, E3, F1, ≤ 5 pC

Обмотки ВН/НН

Обмотка ВН с литой изоляцией/обмотка НН с пропитанной изоляцией

Установка

IP00 (без кожуха)

Материал изготовления обмотки

Al/Al

Фазы

3

Система охлаждения

AN (естественное охлаждение)

Максимальная температура °C / высота над уровнем моря

40 °C / 1000 м

Класс нагрева стойкости изоляции

F

Номинальная частота

50

Номинальная мощность

2000 кВА

Напряжение короткого замыкания Uk

6%

Группы соединений

D/Yn-11

Номинальное напряжение, выдерживаемое изоляцией обмотки ВН

До 40,5 кВ (ГОСТ Р 52719-2007)

Переключение отпаек обмотки ВН

ПБВ; ±2×2,5%

Номинальное напряжение, выдерживаемое изоляцией обмотки НН

1.1 кВ

Тепловая защита

6 датчиков PTC (или 3 PT100) + термореле.

Приемо-сдаточные испытания

Стандартные испытания: в соответствии с ГОСТ Р 52719-2007. Протокол ПСИ на русском языке. Паспорта на все трансформаторы.
