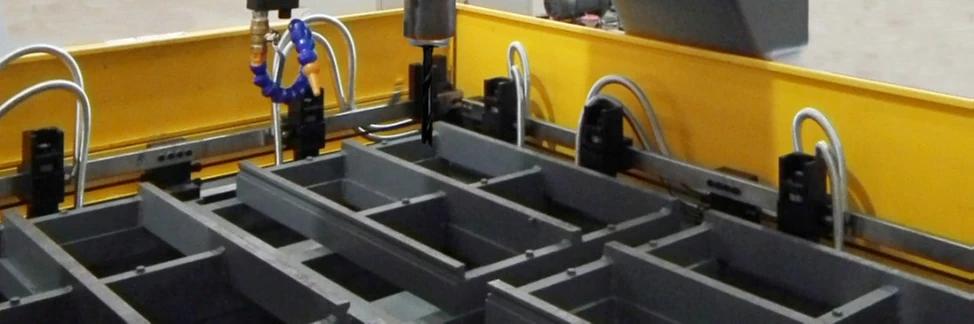

Координатно-сверлильный станок FINE PLD3016

描述

性能

审计

未进行

Максимальная толщина листа, мм

80

Максимальный размер листа, мм

3000×1600

Шпиндель, тип патрона, Конус Морзе

4

Шпиндель, диапазон диаметров спиральным сверлом

12-50

Шпиндель, тип скорости изменения

Бесступенчатый преобразователь

Шпиндель, диапазон оборотов шпинделя, об/мин

120-560

Шпиндель, максимальный ход шпинделя, мм

240

Шпиндель, тип подачи

Сервомотор

Зажимные устройства, диапазон толщин, мм

15-80

Зажимные устройства, количество зажимов, шт

12

Зажимные устройства, усилие зажимов, кН

7.5

Охлаждение, тип

Принудительная циркуляция

Охлаждение, объём, л

100

Давление гидравлической системы, МПа

6

Давление газа

0.6 МПа

Гидравлическая помпа, кВт

2.2

Помпа охлаждения, кВт

0.45

Серовомотор по Х, кВт

1.5

Серовомотор по Y, кВт

1

Серовомотор по Z, кВт

1

Перемещения по оси Х, мм

3000

Перемещения по оси Y, мм

1600

Перемещения по оси Z, мм

240

Скорость позиционирования, м/мин

8

Габаритные размеры, мм

5470×2610×2855

Вес машины и конвейера для стружки, кг

8000

Рабочий диапазон температур, °C

От +5 до +40

Электрическое питание

380 В, Три фазы, частота 50 Гц, перепады напряжения не более 5%

Линейные направляющие

HIWIN

Электромагнитный клапан

ATOS

Сервомоторы

PANASONIC

Контроллер управления

MITSUBISHI

Электрические компоненты

Schneider Electric
