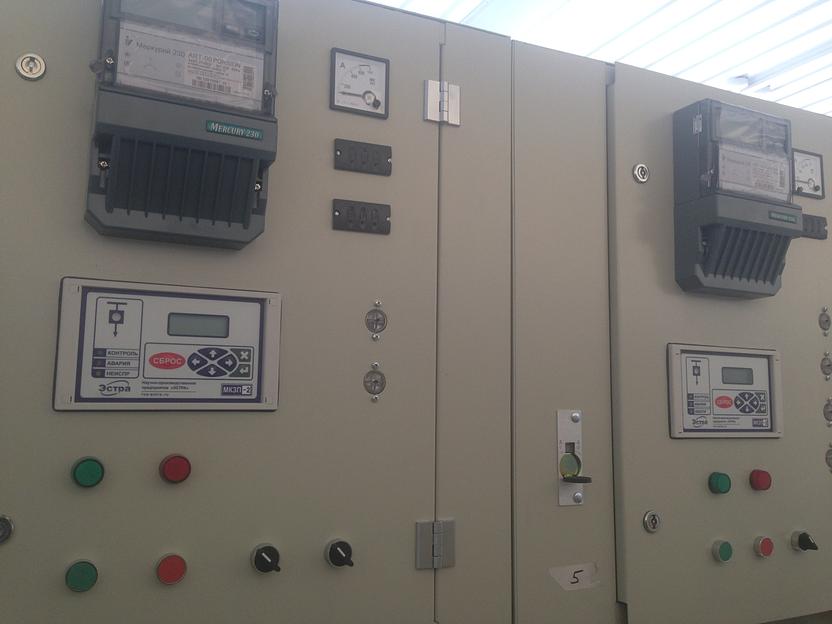

Комплектные распределительные устройства КРУ-6(10)кВ фото 1

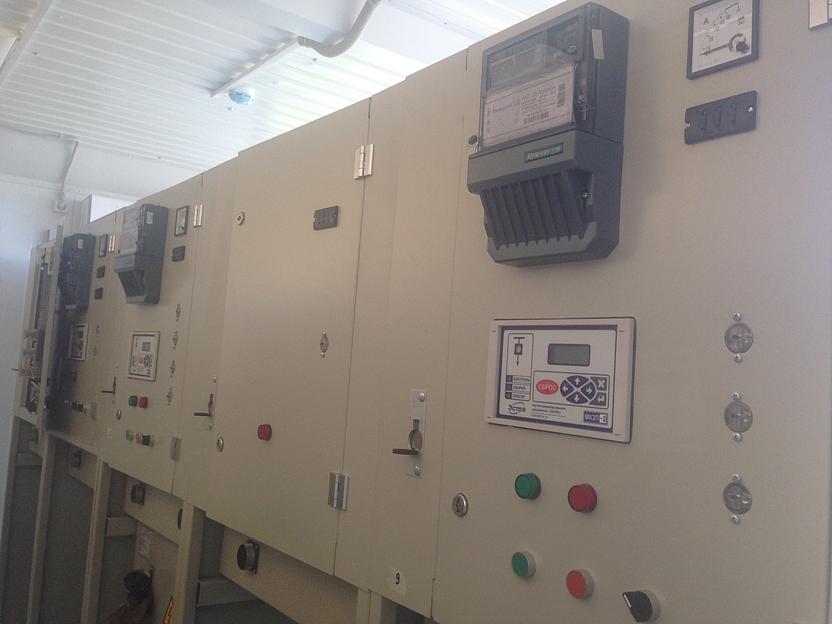

Комплектные распределительные устройства КРУ-6(10)кВ фото 2

Комплектные распределительные устройства КРУ-6(10)кВ фото 3

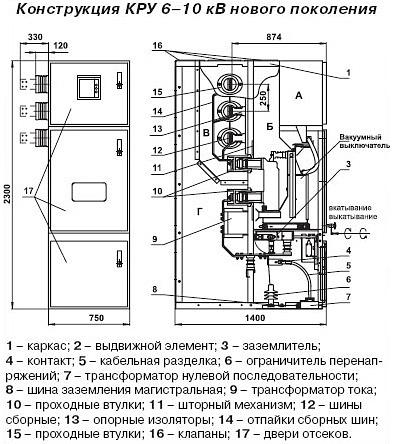

Комплектные распределительные устройства КРУ-6(10)кВ фото 4

交货条件

描述

Комплектные распределительные устройства КРУ-6(10)кВ.

Сегодня наибольшее распространение получили два основных типа архитектуры КРУ 6-10 кВ. Первый, эволюционизировавший из КРУ с маломасляными выключателями, характеризуется расположением выкатного элемента с выключателем в нижней части КРУ, с фронтальной стороны.

Кабели, трансформаторы тока и напряжения и ограничители перенапряжений располагаются в кабельном отсеке позади выключателя. Верхнюю часть ячейки занимает релейный шкаф или релейный отсек.

Альтернативный подход расположение выключателя в средней части шкафа КРУ. Шкаф при этом четко делится на три яруса: в нижней части располагаются кабели и трансформаторы нулевой последовательности («бублики»), в средней выключатель в т. н. «кассетном» исполнении. Верхнюю часть традиционно занимает релейный отсек.
