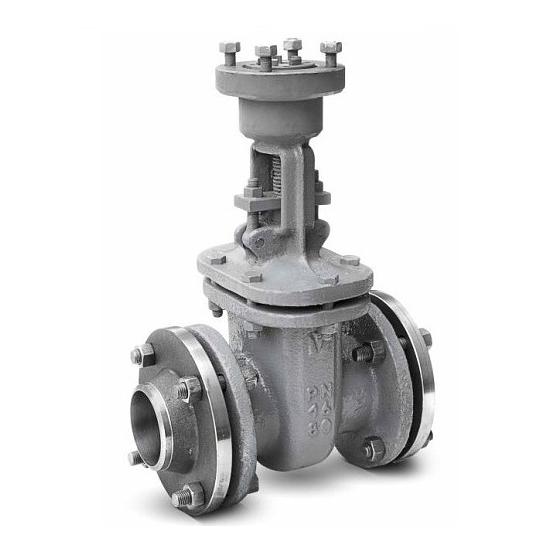

Задвижка 30с941нж Ду400

描述

性能

Ду, мм

400

Строительная длина, мм

600

Ру, бар (кгс/см2)

16

Масса, кг

795

Температура рабочей среды

от – 40 до + 425°С

Температура окружающей среды

от -40 до +40°С

Рабочая среда

вода, пар, масла, нефть, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и газообразные среды по отношению к которым материалы корпуса задвижки коррозионностойки

Климатическое исполнение и категория размещения

по ГОСТ 15150-69: У1

Направление потока среды

любое

Привод

электропривод

Номинальное давление PN, МПа (кгс/см²)

1,6 (16)

Присоединение к трубопроводу

фланцевое по ГОСТ 12815-80

Установочное положение на трубопроводе:

приводом вверх с допустимым отклонением от вертикали до 90° в любую сторону;

Регламентирующий документ

ТУ 257.000.4.0000.00, ТУ 3741-001-07057596-2002, ТУ 3741-001-00218162-2005, ТУ 3741-001-07533604-94;

Класс герметичности по ГОСТ 9544-93

«А»;

Номер чертежа:

ТД 13016, ЗКЛП;

Таблица-фигура

30с941нж;

Материал изделия (корпус, диски, крышка, сальник):

сталь 25Л

Материал изделия (шпиндель):

сталь 20Х13;

Материал изделия (втулка):

ТРГ;

Материал изделия (набивка):

сталь 20Х13;

Материал изделия (прокладка):

500

Полный средний ресурс, циклов

2500
