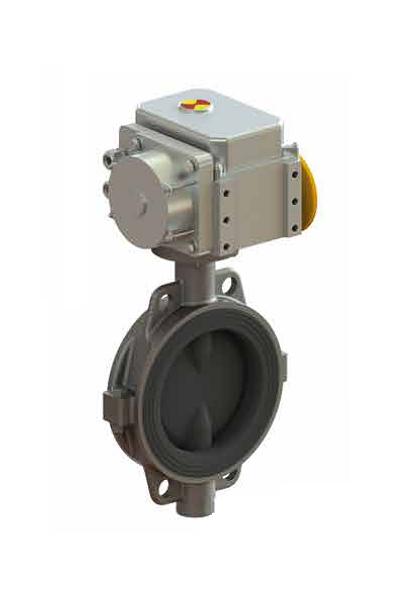

Затвор дисковый с электроприводом DN 250

描述

性能

Рабочая среда

Вода; растворы кислот, щелочей и других химических реагентов

Класс герметичности

А по ГОСТ 9544-2015. Пробное вещество «вода»

Коэффициент гидравлического сопротивления, не более

1.0

Направление подачи среды

Любое

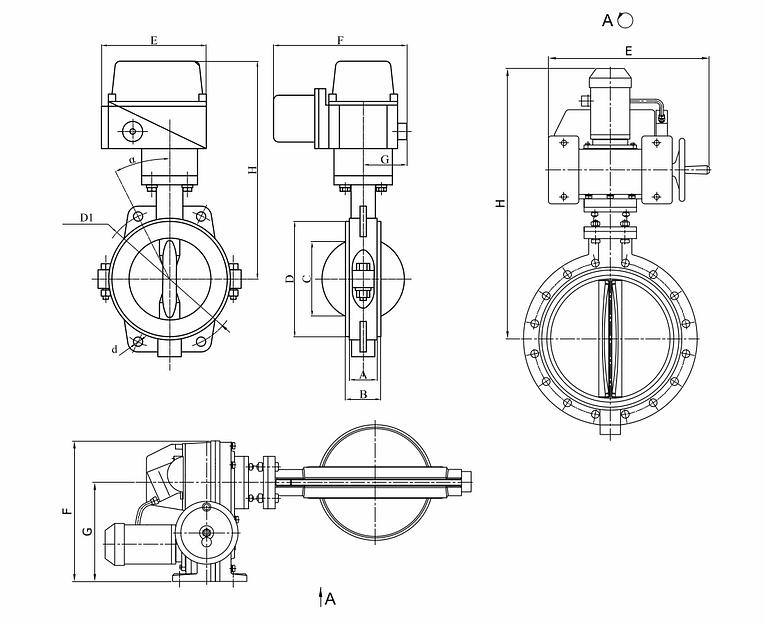

Присоединительные размеры и размеры уплотнительных поверхностей фланцев

Тип 01 или тип 11, исполнение В по ГОСТ 33259-2015

DN, мм

250

PN, МП

1.0; 1.6

Размер, мм, А

68

Размер, мм, В

73

Размер, мм, С

239

Размер, мм, D

310

Размер, мм, D1

350/355

Размер, мм, d

22/26

Размер, мм, Emax

280

Размер, мм, Fmax

483

Размер, мм, G

108

Размер, мм, Hmax

582

Размер, мм, a

15°

Модель МЭОФ

МЭОФ-250

Масса, кг, не более

47.4/55.2
