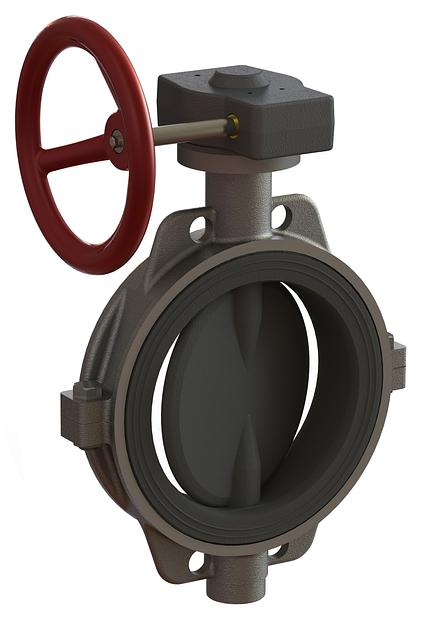

Затвор дисковый с ручным управлением редуктор DN 100

描述

性能

Рабочая среда

Вода; растворы кислот, щелочей и других химических реагентов

Класс герметичности

А по ГОСТ 9544-2015. Пробное вещество «вода»

Коэффициент гидравлического сопротивления, не более

1.0

Направление подачи среды

Любое

Присоединительные размеры и размеры уплотнительных поверхностей фланцев

Тип 01 или тип 11, исполнение В по ГОСТ 33259-2015

DN, мм

100

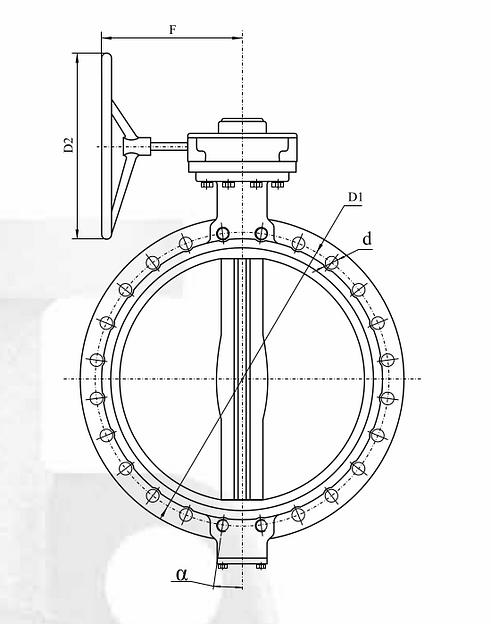

Размер, А

52

Размер, В

56

Размер, С

88

Размер, D

150

Размер, D2

160

Размер, E

52

Размер, F

163

Размер, H

179

D1, PN, МПа — 1.0/1.6

180

Размер, мм, G

18

a, PN, МПа — 1.0/1.6

22°30'

Корпус затвора сталь, чугун, кг

9.9

Корпус затвора сталь, алюминии, кг

6.8
