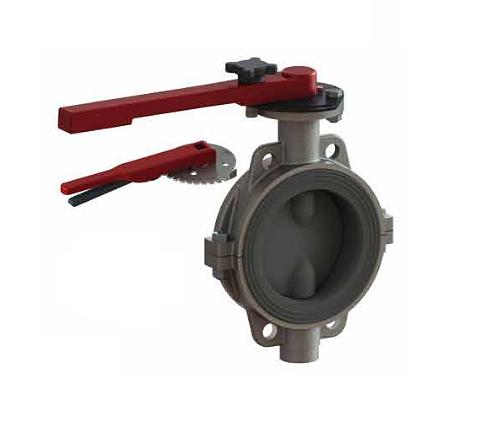

Затвор дисковый с ручным управлением рукоятка DN 200

描述

性能

审计

未进行

Рабочая среда

Вода; растворы кислот, щелочей и других химических реагентов

Класс герметичности

А по ГОСТ 9544-2015. Пробное вещество «вода»

Коэффициент гидравлического сопротивления, не более

1.0

Направление подачи среды

Любое

Присоединительные размеры и размеры уплотнительных поверхностей фланцев

Тип 01 или тип 11, исполнение В по ГОСТ 33259-2015

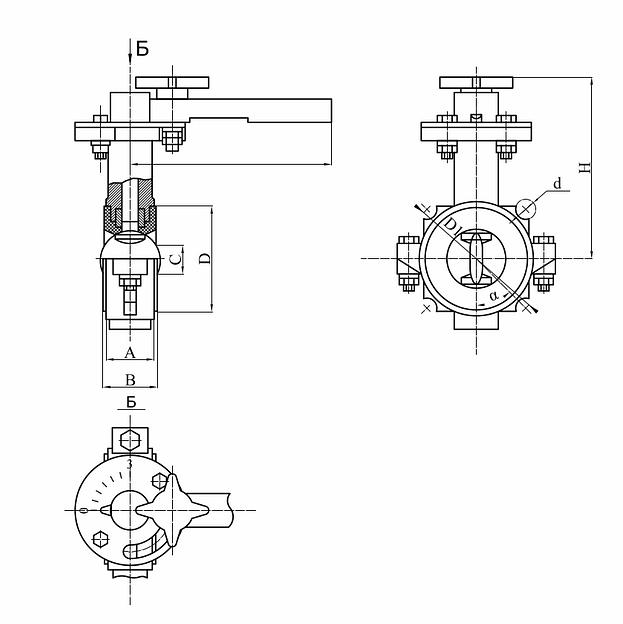

DN, мм

200

Размер, А

60

Размер, В

65

Размер, С

188

Размер, D

255

Размер, F

300

Размер, H

260

D1, PN, МПа — 1.0/1.6

295

d, PN, МПа — 1.0/1.6

22

a, PN, МПа — 1.0/1.6

22°30'/15°

Корпус затвора сталь, чугун, кг

16.8

Корпус затвора сталь, алюминий, кг

9.7
