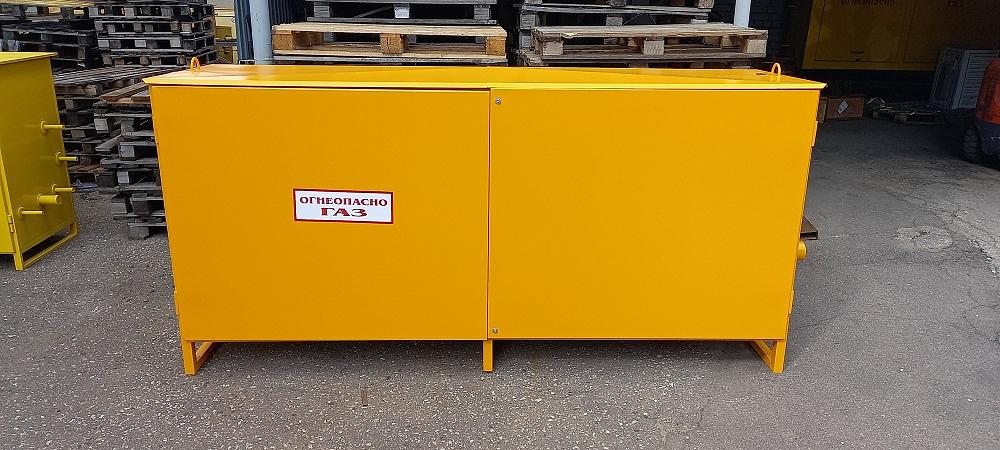

Установка газорегуляторная шкафная с узлом учета УГРШ-100В-2-ЭК

Сипаттамасы

Сипаттамалары

Тип

Газорегуляторные установки

Производитель

ООО «ГАЗОВИК»

Страна изготовителя

Россия

Серия

УГРШ

Модель

100В-2-ЭК

Регулятор давления газа

РДП-100Н(В)

Рабочая среда

Природный газ по ГОСТ 5542-87

Диапазон входных давлений, МПа

0,1-1,2

Диапазон выходных давлений, МПа

0,06-0,6

Пропускная способность при Рвх=0,1 МПа, м³/ч, не менее

4200

Пропускная способность при Рвх=0,3 МПа, м³/ч, не менее

8400

Пропускная способность при Рвх=0,6 МПа, м³/ч, не менее

14600

Пропускная способность при Рвх=1,2 МПа, м³/ч, не менее

27000

Нижний предел настройки давления клапана ПЗК-100, МПа

0,0003-0,003

Верхний предел настройки давления клапана ПЗК-100, МПа

0,003-0,75

Диапазон настройки предохранительного сбросного клапана ПСК 50, МПа

0,06-0,7

Стабильность поддержания выходного давления, %, не более

±5

Вид теплоносителя

Продукты сгорания природного газа

Расход газа на горелку, м³/ч

От 0,16 до 0,25

Время включения горелки, с, не более

90

Время отключения горелки при прекращении подачи газа, с, не более

90

Присоединение вход Ду

100

Присоединение выход Ду

100

Длина, мм

3150

Ширина, мм

1350

Высота, мм

2300

Масса, кг

2000
