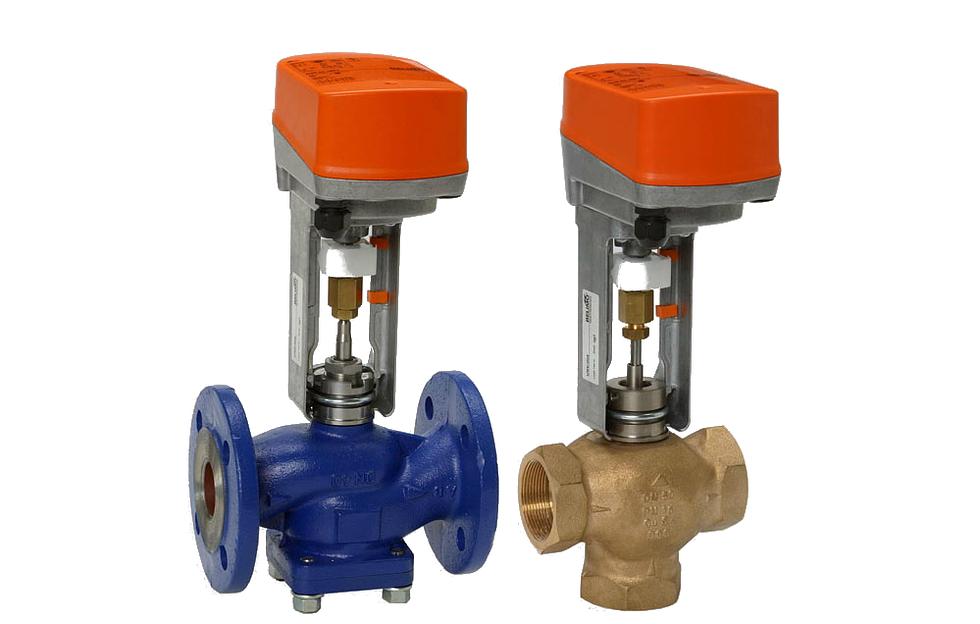

Регулирующий клапан серии LDM RV102 и RV103

Сипаттамасы

Сипаттамалары

Серия

RV102 и RV103

Номинальный диаметр, DN

DN15-50 мм

Номинальное давление, PN

1,6 МПа

T min рабочей среды, °C

0°С *

T max рабочей среды, °С

+150°С

Тип присоединения

Патрубок с внутренней резьбой Фланец с грубым уплотнительным выступом

Конструкция клапана

2-х ходовой / 3-х ходовой

Материал корпус

Серый чугун (PN=16 бар) Высокопрочный чугун (PN=25 бар) Углеродистая сталь (PN=160 бар) Нержавеющая сталь (PN=40 бар) Нержавеющая сталь GS-17CrMo55 (PN=160 бар)

Уплотнение по штоку

Шевронная манжета PTFE/графит (до 250°С) Набивка чистый графит (до 530°С) Сильфонное уплотнение с защитным сальником (до 350°С)

Регулирующая характеристика

Л – линейная(стандартно) Р – равнопроцентная О – отсечной клапан

Тип плунжера

Параболический (регулирующий)
