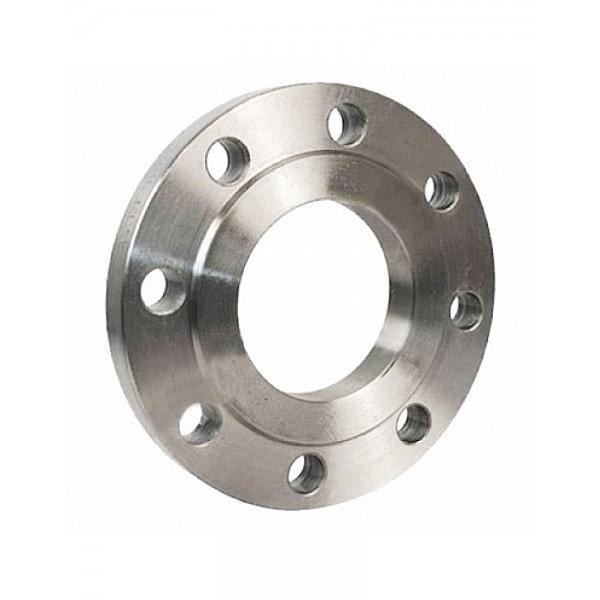

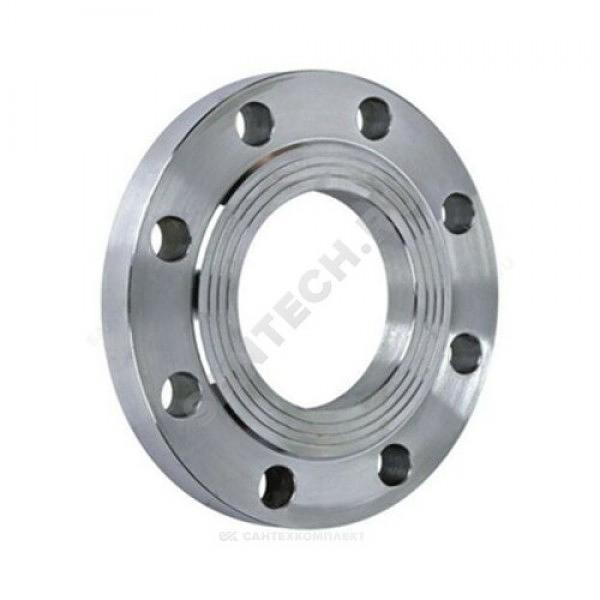

Фланец стальной 09Г2С плоский Ду 100 Ру10 тип 01 ряд 1 исп. B ГОСТ 33259-2015

Описание

Характеристики

Номинальный диаметр и длина болтов

M16x65

Объем

0.001

Высота присоединительной поверхности

3 мм

Диаметр крепежных отверстий

18 мм

Номинальный диаметр и длина шпилек

M16x80

Наружный диаметр

215 мм

Длина шпилек

80 мм

Условие производства

ГОСТ 33259-2015

Страна происхождения

Россия

Давление условное

10

Масса нетто

3.81 кг

Номинальный диаметр шпилек

М16

Примечание

100/110 мм/Для трубопроводной арматуры, соединительных частей и трубопроводов, присоединительных фланцев машин, оборудования, приборов, патрубков, аппаратов и резервуаров./воротниковый/сталь 09Г2С

Диаметр присоединительной поверхности

158 мм

Толщина фланца

19 мм

Количество крепежных отверстий

8 шт

Расстояние между центрами крепежных отверстий

180 мм
