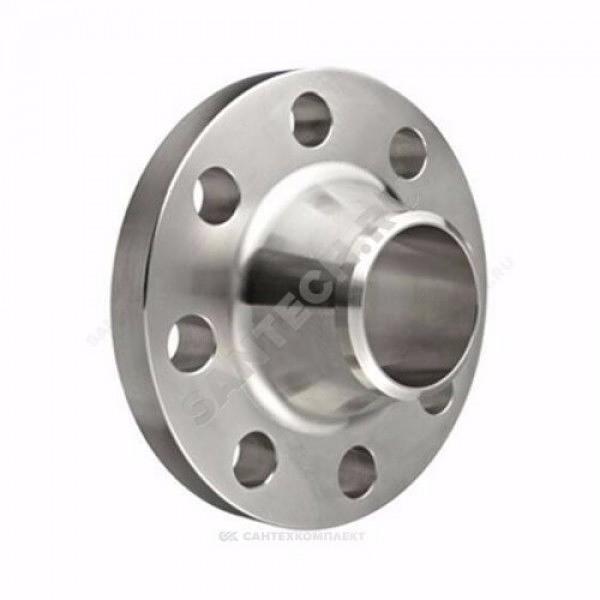

Фланец стальной 09Г2С воротниковый Ду 80 Ру16 тип 11 ряд 1 исп. B ГОСТ 33259-2015

Описание

Характеристики

Условие производства

ГОСТ 33259-2015

Объем

0.002

Толщина фланца

17 мм

Высота присоединительной поверхности

3 мм

Примечание

78 мм/80/Для трубопроводной арматуры, соединительных частей и трубопроводов, присоединительных фланцев машин, оборудования, приборов, патрубков, аппаратов и резервуаров./воротниковый/сталь 09Г2С

Номинальный диаметр и длина болтов

M16x65

Номинальный диаметр и длина шпилек

M16x90

Длина шпилек

90 мм

Диаметр присоединительной поверхности

133 мм

Количество крепежных отверстий

4 шт

Страна происхождения

Россия

Номинальный диаметр шпилек

М16

Давление условное

16

Масса нетто

4.21 кг

Наружный диаметр

195 мм

Расстояние между центрами крепежных отверстий

160 мм

Диаметр крепежных отверстий

18 мм
