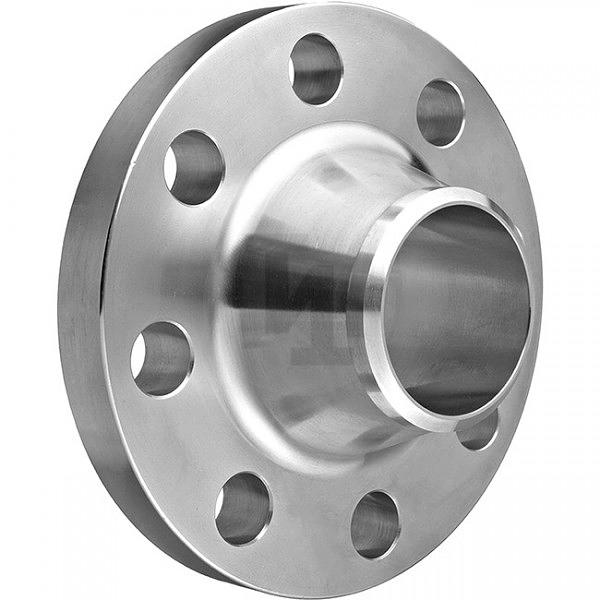

Фланец стальной воротниковый Ду 100 Ру40 тип 11 ряд 1 исп. B ГОСТ 33259-2015

Описание

Характеристики

Номинальный диаметр и длина болтов

M20x100

Толщина фланца

23 мм

Расстояние между центрами крепежных отверстий

190 мм

Количество крепежных отверстий

8 шт

Длина шпилек

110 мм

Диаметр крепежных отверстий

22 мм

Примечание

100/96 мм/Для трубопроводной арматуры, соединительных частей и трубопроводов, присоединительных фланцев машин, оборудования, приборов, патрубков, аппаратов и резервуаров./воротниковый/сталь

Условие производства

ГОСТ 33259-2015

Давление условное

40

Номинальный диаметр и длина шпилек

M20x110

Объем

0.0036

Наружный диаметр

230 мм

Масса нетто

7.58 кг

Высота присоединительной поверхности

3 мм

Номинальный диаметр шпилек

М20

Страна происхождения

Россия

Диаметр присоединительной поверхности

158 мм
