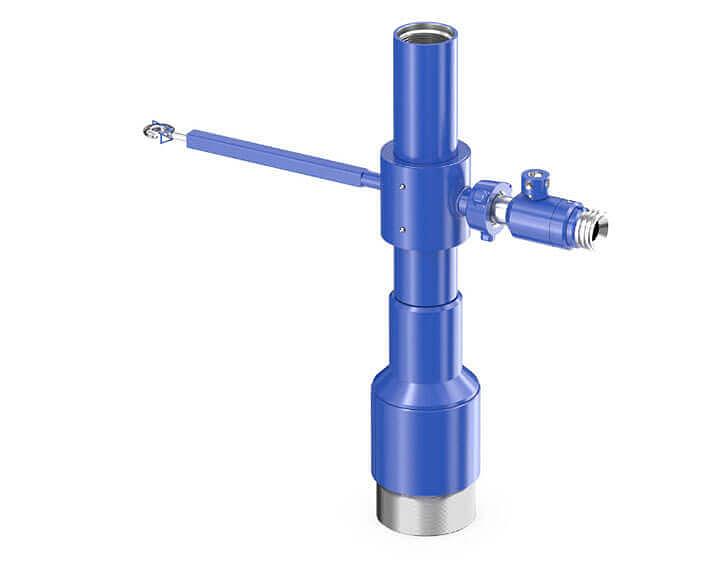

Головка цементировочная универсальная для цементирования с вращением с верхним силовым приводом (ВСП) ГЦУ-102Р3

Описание

Характеристики

Условный диаметр, мм

102

Резьба на головке, D,мм

ОТТМ-102

Наибольшее рабочее давление, МПа (кгс/см2), не более

40 (400)

Давление испытания, МПа (кгс/см2), не менее

56 (560)

Верхняя присоединительная резьба D2, ГОСТ Р 50864-96

З-86

Внутренний диаметр головки d, мм, не менее

50

Количество присоединительных боковых отводов, шт.

1

Наибольший уплотняемый диаметр нижней пробки, мм

93

Наименьший уплотняемый диаметр нижней пробки, мм

84

Высота головки H, мм, не более

1145

Ширина головки L, мм

1350

Наружный диаметр головки D, мм

120

Наружный диаметр ствола, D3, мм

108

Внутренний диаметр головки в месте установки пробки, d1, мм

85

Масса головки, кг, ±3%

125

Грузоподъемность**, тонн, не более

80

Ориентировочный момент свинчивания соединения с обсадной трубой, Н*м

7000

Рабочая среда

Цементный и буровой растворы до +130°С
