Цепь М28 по ГОСТ 588-81

Name: Цепь М28 по ГОСТ 588-81
Brand: Барнаульский завод цепей
SKU: D2305012117
Availability: InStock

Условия передачи

Описание

Цепь М28 по ГОСТ 588-81.

При средних и тяжелых режимах работы используют втулочные безроликовые, роликовые и катковые пластинчатые цепи. При применении на конвейере в качестве тягового элемента двух параллельных цепей отдельные валики выполняют иногда в виде сквозной оси, соединяющей обе цепи. Ролики устанавливают для уменьшения износа втулки и зуба звездочки. Катки служат также ходовыми опорами, т. к. цепь на них движется по направляющим путям.

Конструкции и параметры пластинчатых цепей определяются ГОСТ 588–81, а также техническими условиями производителя. Основными параметрами тяговой цепи являются: шаг звена, разрушающая нагрузка, масса 1 м цепи; определяющим признаком является конструкция цепи.
Нормальный ряд шагов цепи: 40, 50, 63, 100, 125, 160, 200, 250, 315, 400, 500, 630, 800 и 1000 мм.

Потребителями нашей продукции являются предприятия сельского хозяйства, металлургии, машиностроения, лесозаготовки, деревообработки, горнодобывающей и пищевой промышленности и т.п.

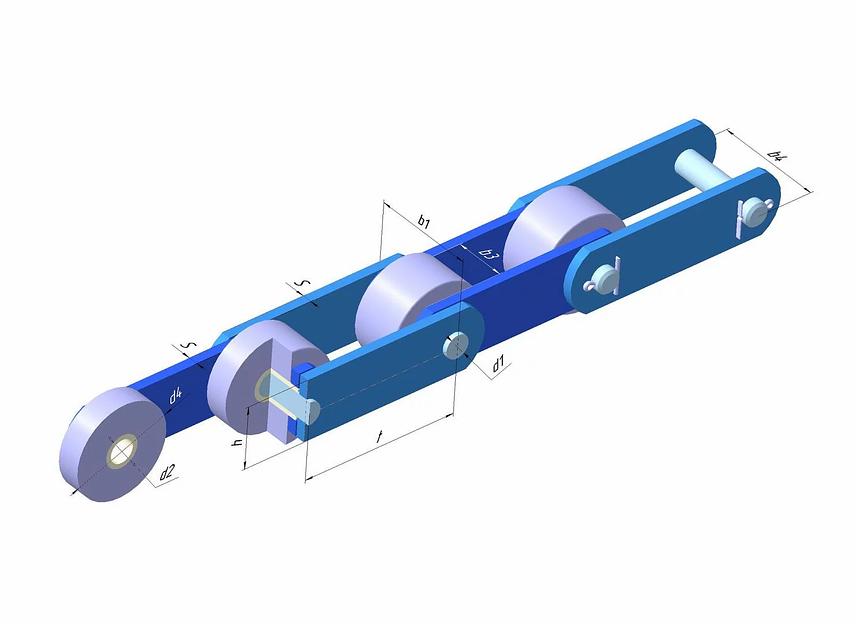

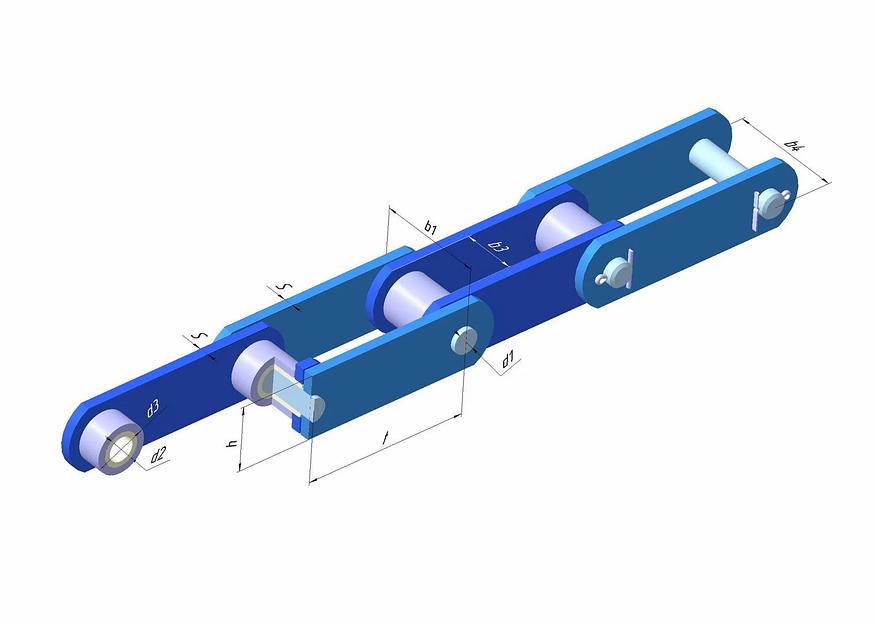

Характеристики

Разрушающая нагрузка: 28 (2800) кН (кгс)

Шаг цепи t (применение шагов для катковых цепей не допускается): 50-200 мм

Диаметр валика d1: 7 мм

Диаметр втулки d2: 10 мм

Диаметр ролика d3: 15 мм

Диаметр катка d4: 30 мм

Диаметр катка с ребордой d5: 40 мм

Длина валика b1: 40 мм

Толщина основания реборды b2: 4 мм

Расстояние между внутренними пластинами b3: 17 мм

Ширина цепи (длина валика соединительного) b4: 56 мм

Высота пластин h: 20 мм

Толщина пластин S: 3 мм

Толщина скребка S3: Промышленное оборудование

Стандарт: ГОСТ 588-81

Документы

МАССА ВТУЛОЧНЫХ ЦЕПЕЙ БЕЗ ПРИСОЕДИНИТЕЛЬНЫХ ЭЛЕМЕНТОВ

10 КБ

XLSX

МАССА КАТКОВЫХ ЦЕПЕЙ БЕЗ ПРИСОЕДИНИТЕЛЬНЫХ ЭЛЕМЕНТОВ

10 КБ

XLSX

МАССА КАТКОВЫХ С РЕБОРДОЙ БЕЗ ПРИСОЕДИНИТЕЛЬНЫХ ЭЛЕМЕНТОВ

10 КБ

XLSX

МАССА РОЛИКОВЫХ ЦЕПЕЙ БЕЗ ПРИСОЕДИНИТЕЛЬНЫХ ЭЛЕМЕНТОВ

10 КБ

XLSX
