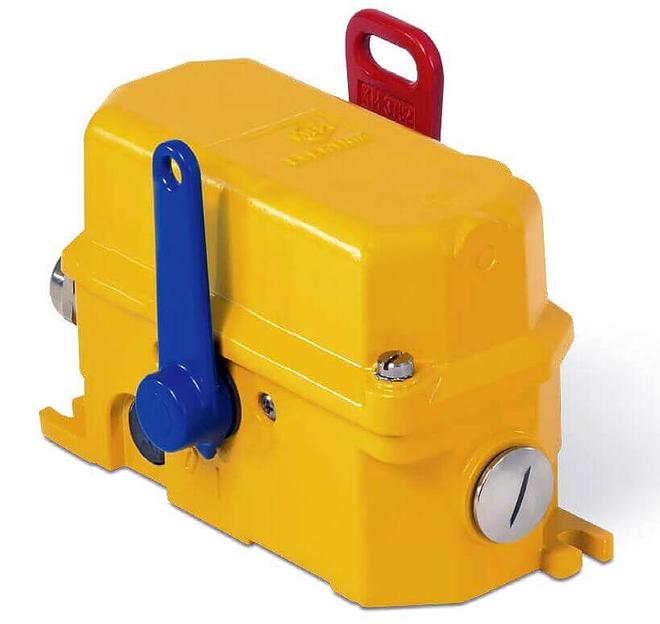

Тросовый выключатель тип SEG

Описание

Характеристики

Аудиторская проверка

Не проводилась

Корпус

Алюминий GK-AISi 12

Лакокрасочное покрытие

DD – корпус желтый (RAL 1004), рычаг разблокировки красный (RAL 3000), рычаг сброса синий (RAL 5010)

Монтажное крепление

2 удлиненных отверстия для винтов M8

Монтажное положение

Горизонтальный наклон до 15 °

Общая длина рипкорда

примерно до 100 м

Рабочая сила

30 N ± 10 N

Вес

1,7 кг

Коммутационная система

до 3 НО контактов и 3 НЗ контактов; положительное открытие

Кабельный ввод

Резьбовые отверстия 2x M25 x 1,5 каждое 1x кабельный ввод; Диапазон уплотнений от Ø11 мм до Ø16 мм; 1x винтовой штекер

Категория применения

AC-15: 230 V; 6 A DC-13: 110 V; 1,1 A

Подключение защитного провода

в корпусе; M4

Номинальное напряжение по изоляции Ui

400V

Номинальное импульсное выдерживаемое напряжение Uimp

2,5kV, степень загрязнения III

Непрерывный тепловой ток Ith

16 A

Срок службы контактов

Более 12 000 000 циклов

Допустимая температура окружающей среды, °C

-25 … +70

Расширенный диапазон температуры окружающей среды, °C

-40 ... +70 (Тип HEN 7xx)

Защиты корпуса

IP 67 согласно EN 60529

Функции безопасности

Аварийная остановка, включая фиксацию, ручной сброс

Может использоваться в соответствии с DIN EN ISO 13849-1

PLE (в зависимости от заявки клиента)

Гарантийный срок эксплуатации

24 000 операций
