Опорно-анкерная плита П-3И, 0,11 т

Name: Опорно-анкерная плита П-3И, 0,11 т
Brand: Производственно-строительный комплекс «Перспектива»
SKU: D2312000754
Price: 2200 RUB
Availability: InStock

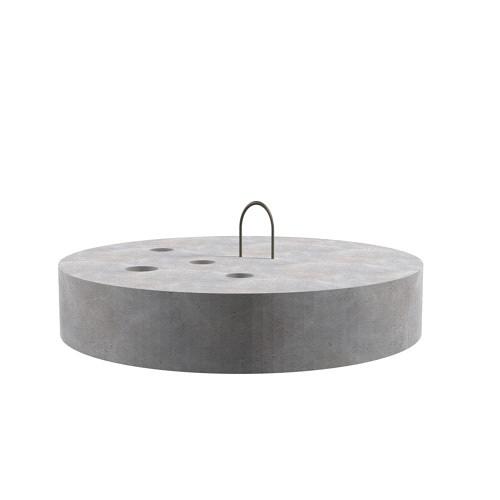

Опорно-анкерная плита П-3И, 0,11 т фото 1

Условия передачи

Описание

Опорно-анкерная плита П-3И, 0,11 т.

Анкерная плита П-3и наряду с опорными и подкладными плитами — это один из элементов опоры воздушных высоковольтных линий электропередач напряжением от 35 до 500 кВ.

Основная функция — служить креплением в земле оттяжек из стальных тросов, работающих на растяжение. Стальные оттяжки крепятся к опорам на прямолинейных участках ЛЭП, а также на поворотах и в конце пути. Они повышают устойчивость шарнирно закреплённых опор.

К нижней части оттяжки крепится П-3и в виде монолитной прямоугольной конструкции. По центру анкерная П-3и плита имеет одно продольное ребро жёсткости, в которое заделывается петля, соединяемая с оттяжкой. П-3и применяется не только при прокладке новых ЛЭП, но и реконструкции старых. При монтаже бетонируется вверх подошвой.

Опорно анкерная плита П-3и выполнена из тяжёлого бетона класса В25, армированного металлом. Для увеличения сопротивления растяжению бетон армируется каркасами из горячекатаной и обычной стали.
