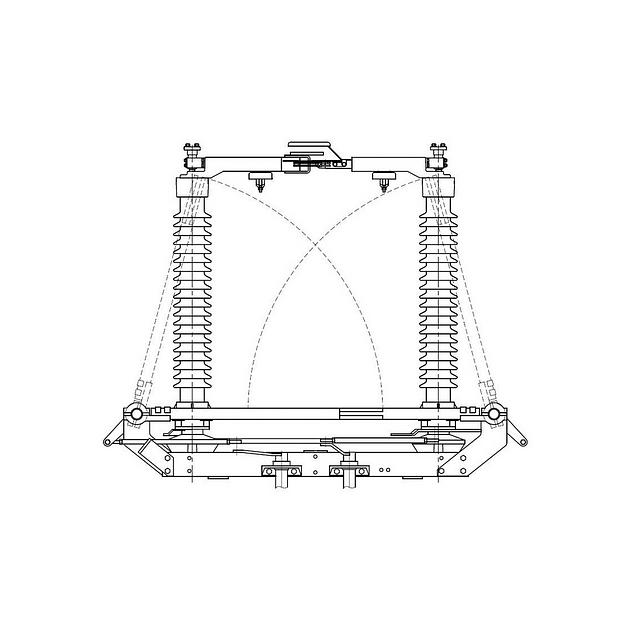

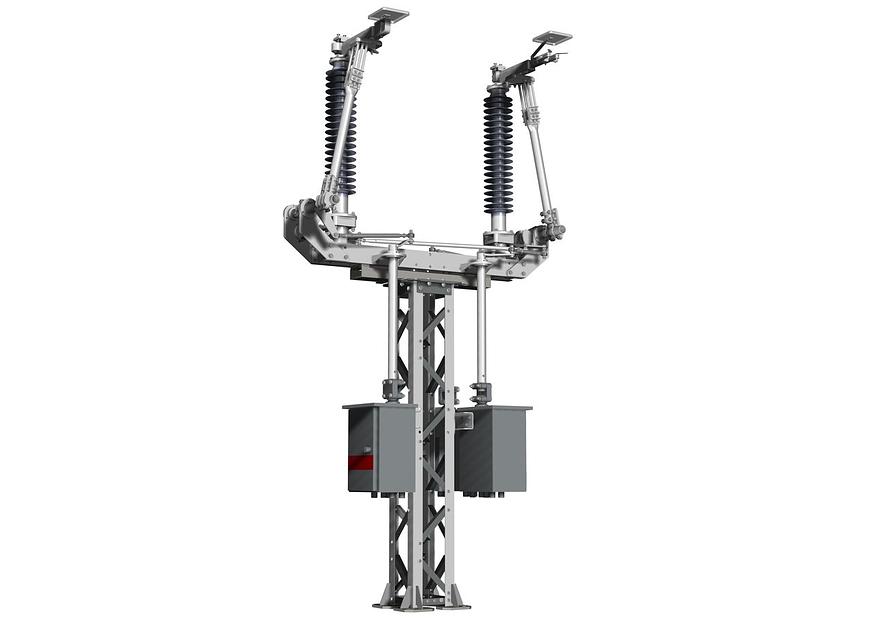

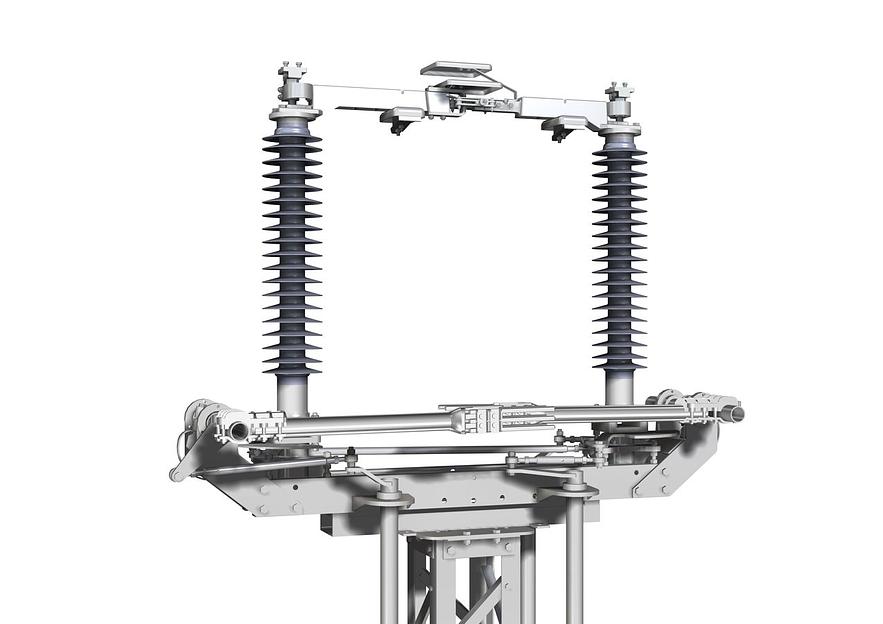

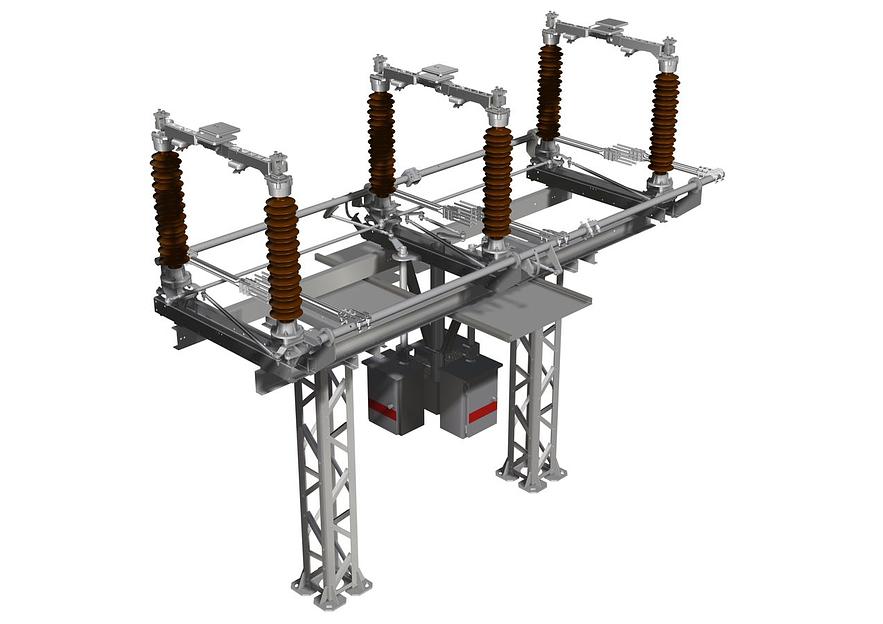

Разъединители горизонтально-поворотного типа РГ-К-110/1000УХЛ1

Описание

Характеристики

Отрасли промышленности, в которых применяется продукт

Электроэнергетика, нефтяная и газовая промышленность

Номинальное напряжение, кВ

110

Наибольшее рабочее напряжение, кВ

126

Номинальный ток, А

1000

Наибольший пик номинального кратковременного выдерживаемого тока, кА

80

Номинальный кратковременный выдерживаемый ток (ток термической стойкости), кА

31.5

Время протекания номинального кратковременного выдерживаемого тока, с

Для контактных ножей 3

Время протекания номинального кратковременного выдерживаемого тока, с

Для заземлителей 1

Номинальная частота, Гц

50

Допустимая механическая нагрузка на выводы, Н

Вдоль полюса 800

Допустимая механическая нагрузка на выводы, Н

Поперек полюса 170

Испытательное кратковременное (одноминутное) напряжение промышленной частоты, кВ

Относительно земли и между полюсами 230

Испытательное кратковременное (одноминутное) напряжение промышленной частоты, кВ

Между разомкнутыми контактами 265

Испытательное напряжение грозового импульса 1.2/50 мкс, кВ

Относительно земли и между полюсами 550

Испытательное напряжение грозового импульса 1.2/50 мкс, кВ

Между разомкнутыми контактами 630

Длина пути утечки внешней изоляции, не менее, см

2460

Сейсмостойкость по шкале MSK- 64, баллы

9

Максимальный емкостной ток отключения при расстоянии между полюсами не менее 2000 мм, А

1.5

Максимальный индуктивный ток отключения при расстоянии между полюсами не менее 2000 мм, А

4

Минимальная разрушающая нагрузка изоляторов на изгиб, кН

4
