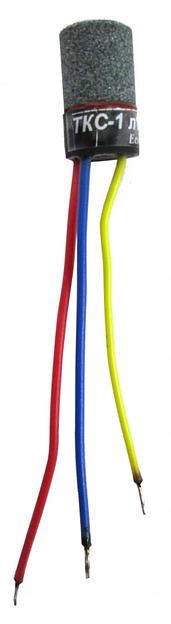

ТКС-1 сенсор термокаталитический на углеводородные газы для СММ-1, СМС-1, СМС-2, СМС-2/1, СИГМА, ДТК1-3,0, Сигнал-4 фото 1

Условия передачи

Описание

Применяется для преобразования величины массовой концентрации углеводородных взрывоопасных газов (метан, пропан, бутан и их смеси) в величину сигнала постоянного тока, пропорциональную объёмной доле контролируемого горючего газа в газовоздушном пространстве.
Датчик является главным измерительным элементом в тех газоанализаторах (сигнализаторах, индикаторах), в конструкции которых имеется защитный элемент сенсора по ГОСТ 24032-80 и цепи питания которых искробезопасны по ГОСТ 22782.5-78.
Область применения:
Сенсор ТКС-1 необходим при замене отработавшего свой ресурс термокаталитического сенсора, применяемого в газоаналитических приборах (например, в газоанализаторе Сигнал-4).
Данные датчики относятся к однофункциональному невосстанавливаемому типу изделий.
Принцип действия:
В основе работы сенсора лежит принцип термохимического измерения, который основан на беспламенном сжигании метана на измерительном (рабочем) чувствительном элементе (ЧЭ) датчика, с применением мостового метода измерения.
Газочувствительный сенсор вырабатывает электрический параметр (выходной сигнал), пропорциональный массовому содержанию горючего газа в воздухе рабочей зоны.
Общий вид и электрическая схема сенсора
Цвета выводов:
R - красный (вывод измерительного чувствительного элемента (ИЧЭ));
B - синий (вывод компенсационного чувствительного элемента (КЧЭ));
Y - жёлтый (общий вывод)
Включение сенсора в мостовую измерительную схему (рекомендуемое)
Чертёж средств взрывозащиты термокаталитического сенсора

Характеристики

Код товара: 90

Комплект поставки: Наименование Количество, шт. Сенсор ТКС-1 1 Паспорт 6ПБ.129.015 ПС 1

#D2308015029

Постоянное предложение, поштучно

RUB 3,965

Стоимость за шт. RUB 3,965
