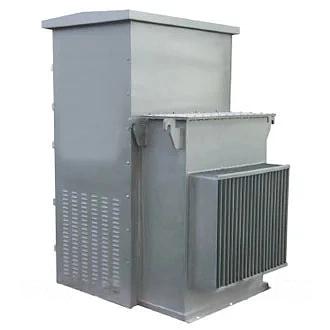

Трансформаторные подстанции КТПВТ 25-250/10(6) У1

Описание

Характеристики

Номинальная мощность трансформатора

25, 40, 63, 100, 160, 250 кВА

Номинальное напряжение на стороне ВН

6 (10) кВ

Номинальное напряжение на стороне НН

2,4(1,45), 3,9 (2,3 1), 6,1 (3,64), 9,6(5,78), 15,4(9,25), 24(14,45) А

Ток плавкой вставки предохранителя на стороне ВН

8 (5), 10 (8), 16 (10), 20 (16), 31,5 (20), 40 (31,5) А

Номинальный ток на стороне НН

36, 58, 91, 145, 231, 361 А

Стойкость к токам короткого замыкания (динамическая)

1,3-15,6 кА

Стойкость к токам короткого замыкания (термическая)

0,9-8,1 кА

Количество фидеров

3

Степень защиты

IP44

Напряжение

400 В

Условия эксплуатации в районах с умеренным климатом

-40...+40 °C
