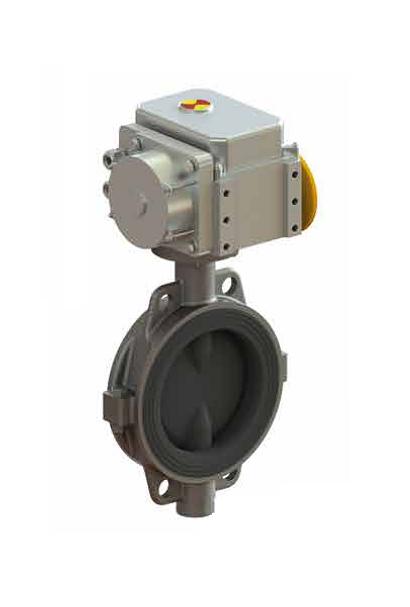

Затвор дисковый с электроприводом DN 500

Описание

Характеристики

Рабочая среда

Вода; растворы кислот, щелочей и других химических реагентов

Класс герметичности

А по ГОСТ 9544-2015. Пробное вещество «вода»

Коэффициент гидравлического сопротивления, не более

1.0

Направление подачи среды

Любое

Присоединительные размеры и размеры уплотнительных поверхностей фланцев

Тип 01 или тип 11, исполнение В по ГОСТ 33259-2015

DN, мм

500

PN, МП

1.0; 1.6

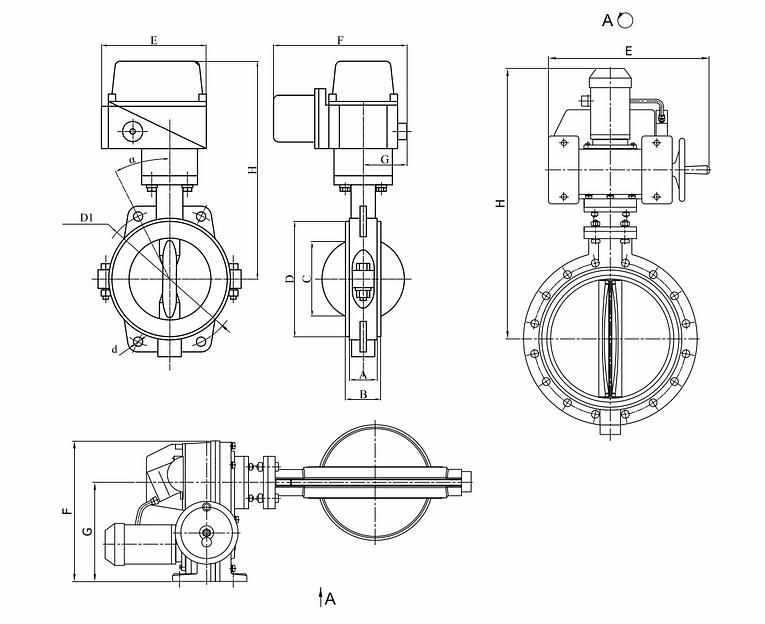

Размер, мм, А

127

Размер, мм, В

133

Размер, мм, С

473

Размер, мм, D

535

Размер, мм, D1

620/650

Размер, мм, d

26/33

Размер, мм, Emax

467

Размер, мм, Fmax

534

Размер, мм, G

230

Размер, мм, Hmax

1005

Размер, мм, a

9°

Модель МЭОФ

МЭОФ-2500

Масса, кг, не более

252.0
