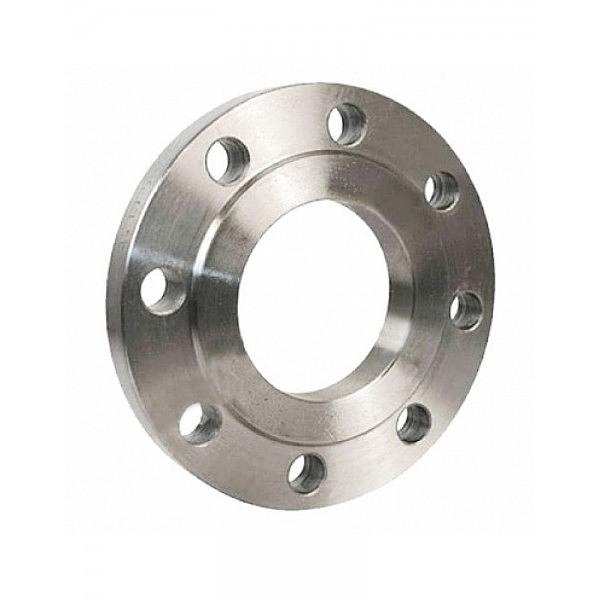

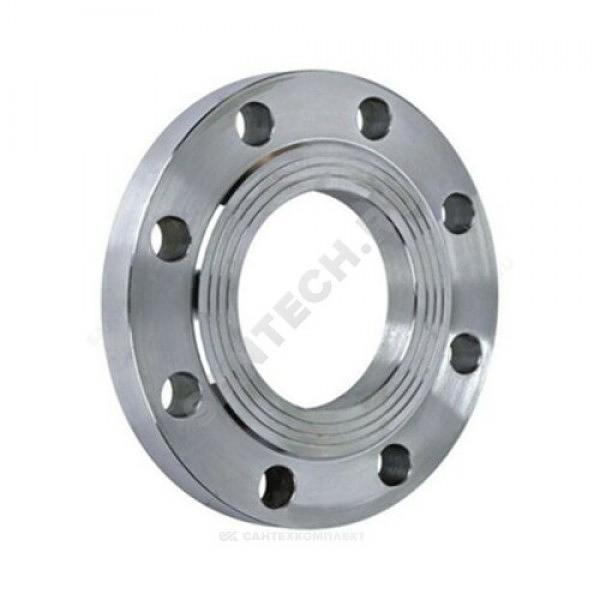

Фланец стальной 09Г2С плоский Ду 32 Ру10 тип 01 ряд 1 исп. B ГОСТ 33259-2015

Описание

Характеристики

Номинальный диаметр и длина шпилек

M16x70

Номинальный диаметр и длина болтов

M16x55

Номинальный диаметр шпилек

М16

Страна происхождения

Россия

Диаметр присоединительной поверхности

78 мм

Давление условное

10

Высота присоединительной поверхности

2 мм

Масса нетто

1.4 кг

Толщина фланца

14 мм

Диаметр крепежных отверстий

18 мм

Примечание

32/39 мм/Для трубопроводной арматуры, соединительных частей и трубопроводов, присоединительных фланцев машин, оборудования, приборов, патрубков, аппаратов и резервуаров./плоский/сталь 09Г2С

Наружный диаметр

135 мм

Количество крепежных отверстий

4 шт

Условие производства

ГОСТ 33259-2015

Длина шпилек

70 мм

Объем

0.0003

Расстояние между центрами крепежных отверстий

100 мм
