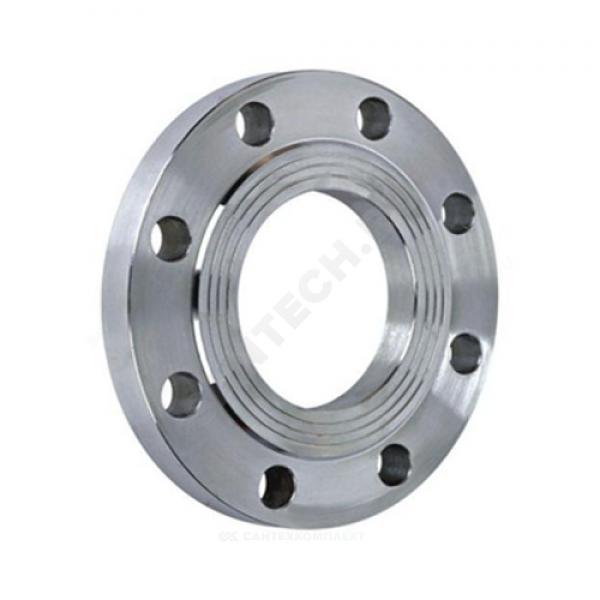

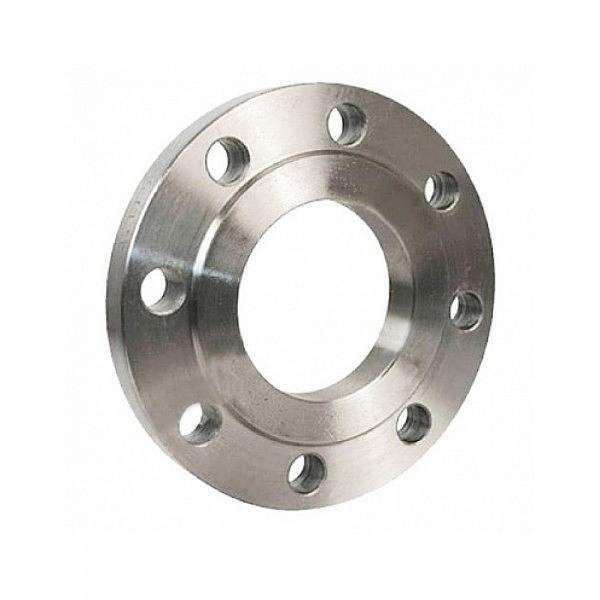

Фланец стальной 09Г2С плоский Ду 32 Ру16 тип 01 ряд 1 исп. B ГОСТ 33259-2015

Описание

Характеристики

Аудиторская проверка

Не проводилась

Высота присоединительной поверхности

2 мм

Номинальный диаметр и длина шпилек

M16x80

Примечание

32/39 мм/Для трубопроводной арматуры, соединительных частей и трубопроводов, присоединительных фланцев машин, оборудования, приборов, патрубков, аппаратов и резервуаров./плоский/сталь 09Г2С

Диаметр присоединительной поверхности

78 мм

Расстояние между центрами крепежных отверстий

100 мм

Наружный диаметр

135 мм

Масса нетто

1.51 кг

Диаметр крепежных отверстий

18 мм

Количество крепежных отверстий

4 шт

Номинальный диаметр и длина болтов

M16x60

Объем

0.0003

Давление условное

16

Номинальный диаметр шпилек

М16

Длина шпилек

80 мм

Толщина фланца

16 мм

Страна происхождения

Россия

Условие производства

ГОСТ 33259-2015
