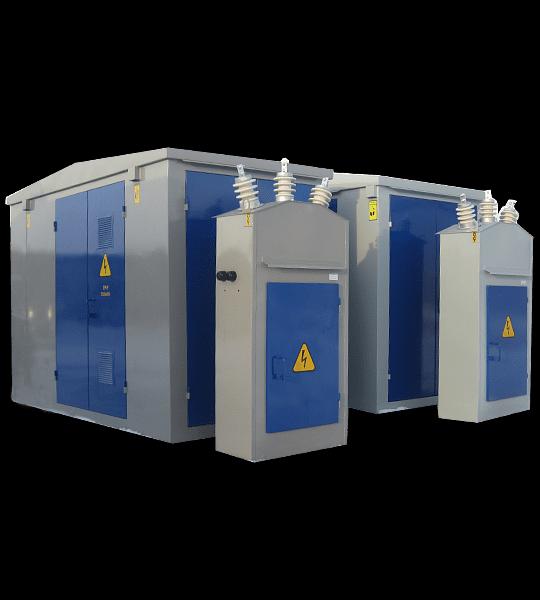

КТП - Комплектные трансформаторные подстанции КТПН

Описание

Характеристики

Мощность силового трансформатора, кВА

25; 40; 63; 100; 160; 250; 400; 630; 1000; 1250; 1600;

Номинальное напряжение на стороне высокого напряжения (ВН), кВ

6; 10

Наибольшее рабочее напряжение на стороне высокого напряжения (ВН), кВ

7,2; 12

Номинальное напряжение на стороне низкого напряжения (НН), кВ

0,23; 0,4; 0,6; 0,69

Частота переменного тока главных цепей, Гц

50

Частота переменного тока вспомогательных цепей, Гц

50

Уровень изоляции по ГОСТ 1516.3: — с сухим трансформатором

Облегченная

Уровень изоляции по ГОСТ 1516.3 — с масляным трансформатором

Нормальная уровень «б»

Номинальное напряжение вспомогательных цепей, В: — цепи защиты, управления и сигнализации переменно

220

Номинальное напряжение вспомогательных цепей, В — цепи трансформаторов напряжения

100

Номинальное напряжение вспомогательных цепей, В — освещения

36
