Комплект молниезащиты вагончика-бытовки длиной до 4м – 1ВК

Name: Комплект молниезащиты вагончика-бытовки длиной до 4м – 1ВК
Brand: ТОО «АСБ-ТОП»
SKU: D2308019256
Availability: InStock

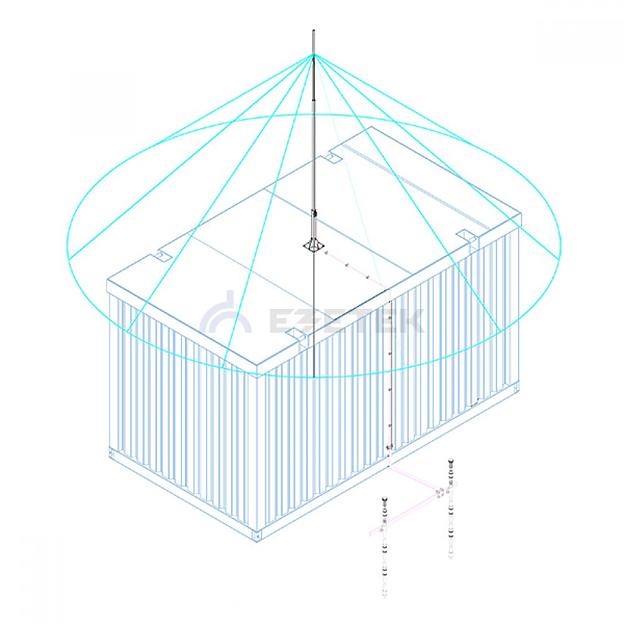

Комплект молниезащиты вагончика-бытовки длиной до 4м – 1ВК фото 1

Условия передачи

Описание

Арт.61612Комплект молниезащитывагончика-бытовки длиной до 4м – 1ВКГотовый комплект 1ВК предназначен для монтажа системы молниезащиты вагончика-бытовки. Молниезащита осуществляется за счет создания зоны защиты с помощью одиночного стержневого молниеприемника. Молниеприемник устанавливается на кровле вагончика и соединяется с заземлением через проложенный по кровле и фасаду токоотвод. Заземление отводит токи молнии от системы молниезащиты в грунт. Элементы молниезащиты выполнены из оцинкованной стали, а вертикальные заземлители – из стали с омедненным покрытием. Благодаря специальному покрытию проводники надежно защищены от коррозии в течение всего срока службы.
Комплект применяется для вагончиков с плоской кровлей. Тип комплекта выбирается в зависимости от основания фасада вагончика — горючее (г) или негорючее(нг).
1ВК(г)- для вагончика с плоской кровлей, кровля и фасад горючие
1ВК(нг)- для вагончика с плоской кровлей, кровля и фасад негорючие Монтаж
Установить держатель (90865) молниеприемника на кровле вагончика (см. рисунок) на пересечении центральных осей вагончика . Молниеприемник (арт.90870) с помощью гайки запрессовочной закрепить на мачте молниеприемной (арт.90861), которую установить на держателе (арт.90865). Стальной оцинкованный пруток (арт.90757) подсоединяется к молниеприемнику с помощью зажима на держателе и по кровле и фасаду опускается к контуру заземления. Вертикальные очаги заземления на основе омедненных стержней (арт.60272) заглубляются на расстоянии не менее 1 метра от фундамента. Очаги соединяются в траншее при помощи полосы (арт.90740), образуя контур заземления. От очагов заземления к токоотводам выводится полоса, которая соединяется с контуром с помощью зажима (90540-2). Переход с прутка на полосу выполняется при помощи держателя (арт.90027(90030)) на высоте 0,5 метра от уровня грунта.

Характеристики

Тип кровли: плоская

Материал фасада: любой

Ширина вагончика, м: до 5м

Тип грунта: суглинок

Длина вагончика, м: до 6м

Масса, кг: 52

Высота вагончика, м: до 4м
