Комплект молниезащиты вагончика длиной до 12,5м – 2ВК

Name: Комплект молниезащиты вагончика длиной до 12,5м – 2ВК
Brand: ТОО «АСБ-ТОП»
SKU: D2308019258
Availability: InStock

Комплект молниезащиты вагончика длиной до 12,5м – 2ВК фото 1

Условия передачи

Описание

Арт.61610Комплект молниезащиты вагончика длиной до 12,5м – 2ВКГотовый комплект 2ВК предназначен для монтажа системы молниезащиты вагончика-бытовки. Молниезащита осуществляется за счет создания зоны защиты с помощью двойного стержневого молниеприемника. Молниеприемники устанавливаются на кровле и соединяются с заземлением через проложенные по фасаду токоотводы. Заземление отводит токи молнии от системы молниезащиты в грунт. Элементы молниезащиты выполнены из оцинкованной стали, а вертикальные заземлители – из стали с омедненным покрытием. Благодаря специальному покрытию проводники надежно защищены от коррозии в течение всего срока службы.
Тип комплекта выбирается в зависимости от типа кровли вагончика — скатная(С) или плоская(П) и от основания кровли и фасада вагончика — горючее (г) или негорючее(нг):
2ВК(С(нг))- для вагончика со скатной кровлей, основание фасада и кровли НГ
2ВК(С(г))- для вагончика со скатной кровлей, основание фасада и кровли Г
2ВК(П(нг))- для вагончика с плоской кровлей, основание фасада и кровлиНГ
2ВК(П(г))- для вагончика с плоской кровлей, основание фасада и кровли Г
Монтаж

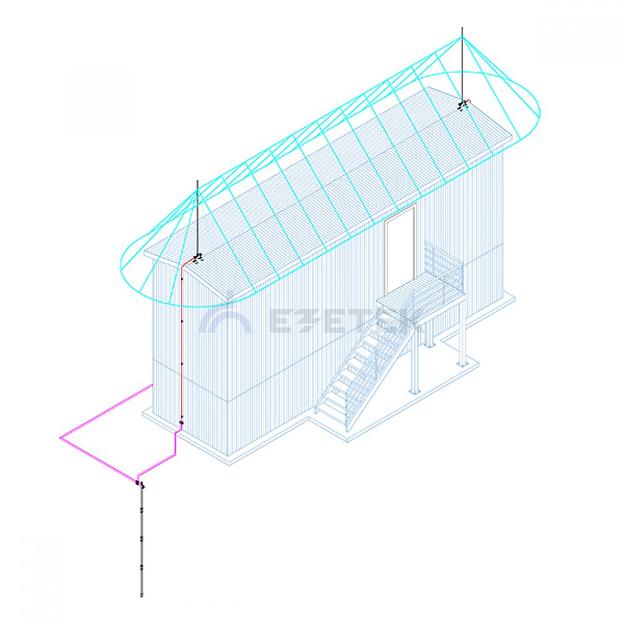

Молниеприемники устанавливаются на кровле по центральной оси кровли на расстоянии ~0,5м от края кровли (см. рисунок). В случае скатной кровли использовать держатель (70865) , в случае плоской (75207). Молниеприемники (арт.90872) закрепить на держателях. Стальной оцинкованный пруток (арт.90757) подсоединяется к молниеприемникам с помощью зажима, предусмотренного на держателе, в случае скатной кровли или с помощью зажима (арт.90551) в случае плоской, и по фасадам опускается к контуру заземления. Вертикальные очаги заземления на основе омедненных стержней (арт.60272) заглубляются на расстоянии не менее 1 метра от фундамента. Очаги соединяются в траншее при помощи полосы (арт.90740), образуя горизонтальный контур заземления. От каждого очага заземления к токоотводам выводится полоса, которая соединяется с контуром с помощью зажима (90540-2).

Характеристики

Материал фасада: любой

Ширина вагончика, м: до 3м

Высота вагончика, м: до 4м

Тип кровли: скатная/плоская

Масса, кг: 86,7

Тип грунта: суглинок

Длина вагончика, м: до 12,5м
