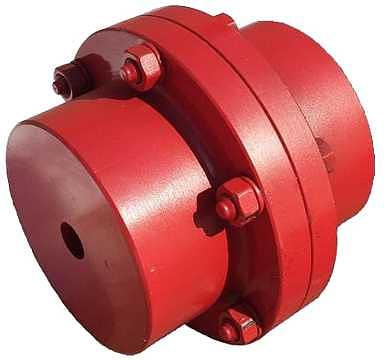

Муфта зубчатая МЗ-3

Name: Муфта зубчатая МЗ-3
Brand: ООО «КЗ КОК»
SKU: D2308009992
Price: 21100 RUB
Availability: InStock

Условия передачи

Описание

Муфта зубчатая МЗ-3 является подвижной муфтой, это сборная деталь которая предназначена для соединения вращающихся валов и которая способна компенсировать угловое и радиальное смещение и перекосы осей валов. Муфта МЗ изготовляется из стойкой углеродистой стали с последующей закалкой зубьев. Муфта зубчатая серии МЗ состоит из двух зубчатых обойм, соединенных болтами, и двух зубчатых втулок, вставленных в обоймы. На обоймы устанавливаются крышки с манжетами. Соединяемые муфтой зубчатой валы запрессовываются в отверстия зубчатых втулок. Зубья втулок входят в зацепление с зубьями обойм. Благодаря форме зуба втулок возможно незначительное смещение в любых направлениях.
Муфты зубчатые изготовлены в соответствии с требованиями ГОСТ 5006-55, ГОСТ 5006-83, ГОСТ 5006-94, ГОСТ Р 50895-96.
Основные размеры и параметры
- m = 3
- z = 40
- D = 220 мм
- d = 35 мм
- D1 = 160 мм
- D3 = 90 мм
- D6 = 190 мм
- d6 = 17 мм
- n = 6 шт
- B = 172 мм
- L = 177 мм
- C = 2,5 мм
- b = 85 мм
- A = 95 мм
- Частота - 4000 об/мин
- Mкрут = 315 кгс*м
- Mасса - 30 кг
* Возможно изготовление нестандартных муфт по чертежам заказчика.
