Скоба рычажная СР- 50 0,001 повыш. точ. с пов. МИК с поверкой

Name: Скоба рычажная СР- 50 0,001 повыш. точ. с пов. МИК с поверкой
Brand: ООО «МИКРОН»
SKU: D2402009906
Price: 81161 RUB
Availability: InStock

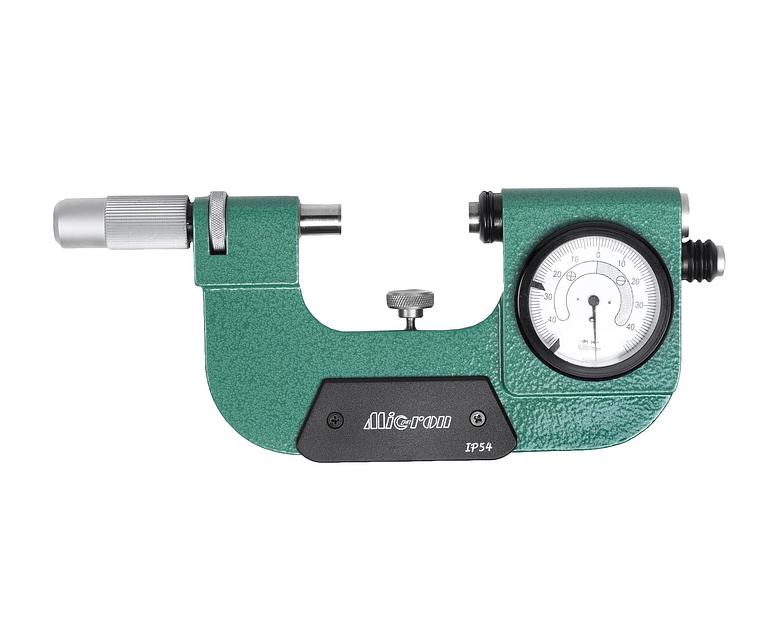

Скоба рычажная СР- 50 0,001 повыш. точ. с пов. МИК с поверкой фото 1

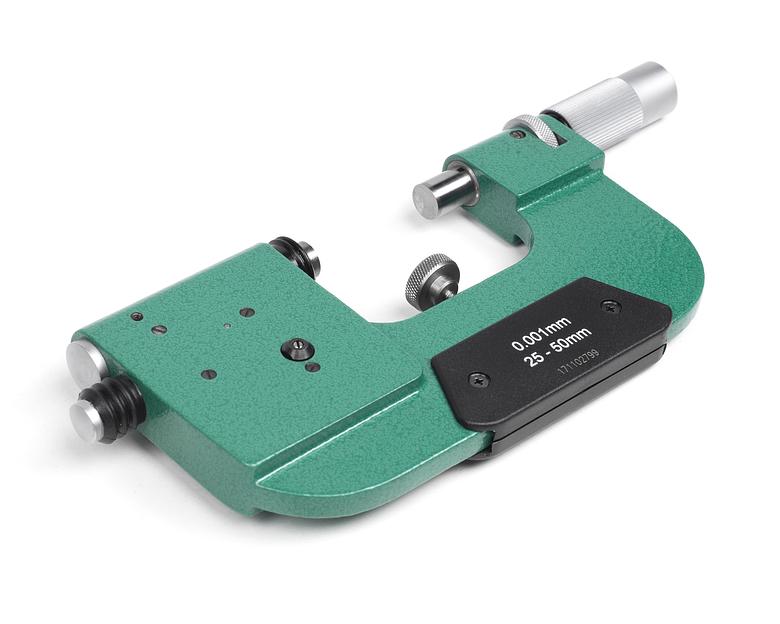

Скоба рычажная СР- 50 0,001 повыш. точ. с пов. МИК с поверкой фото 2

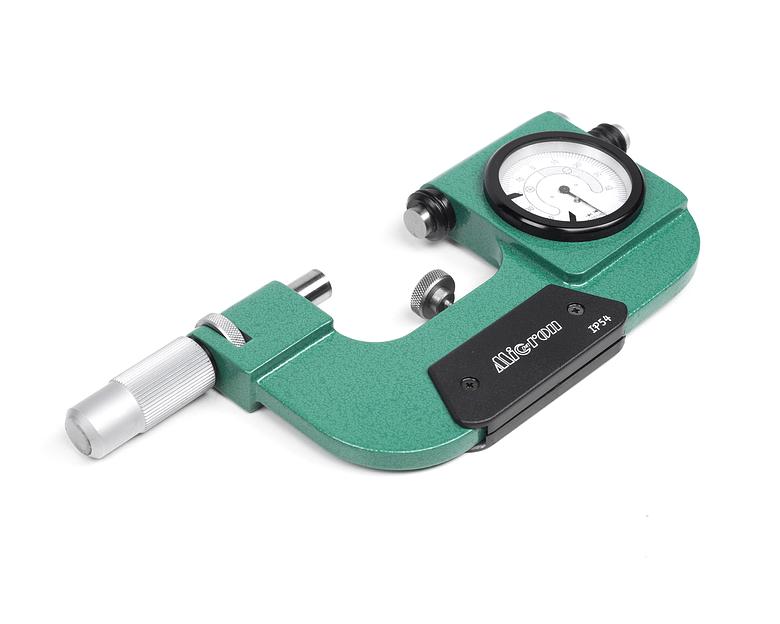

Скоба рычажная СР- 50 0,001 повыш. точ. с пов. МИК с поверкой фото 3

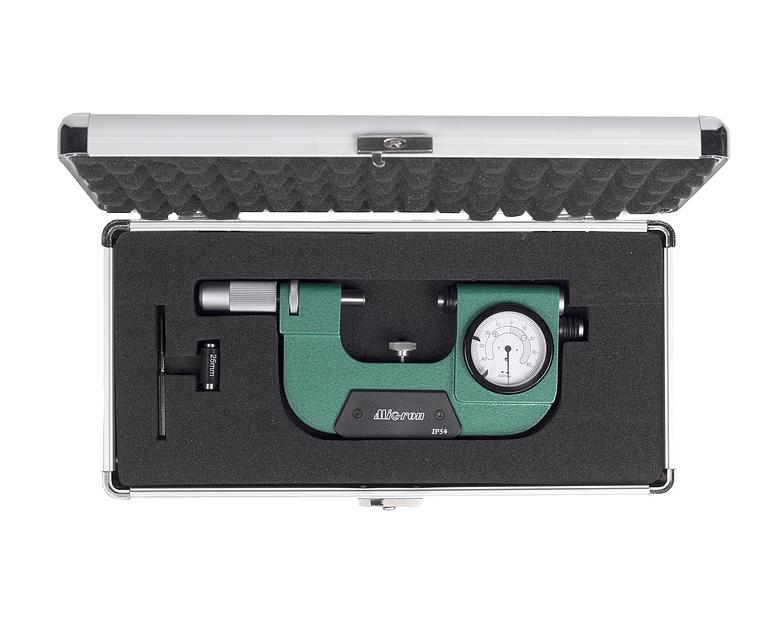

Скоба рычажная СР- 50 0,001 повыш. точ. с пов. МИК с поверкой фото 4

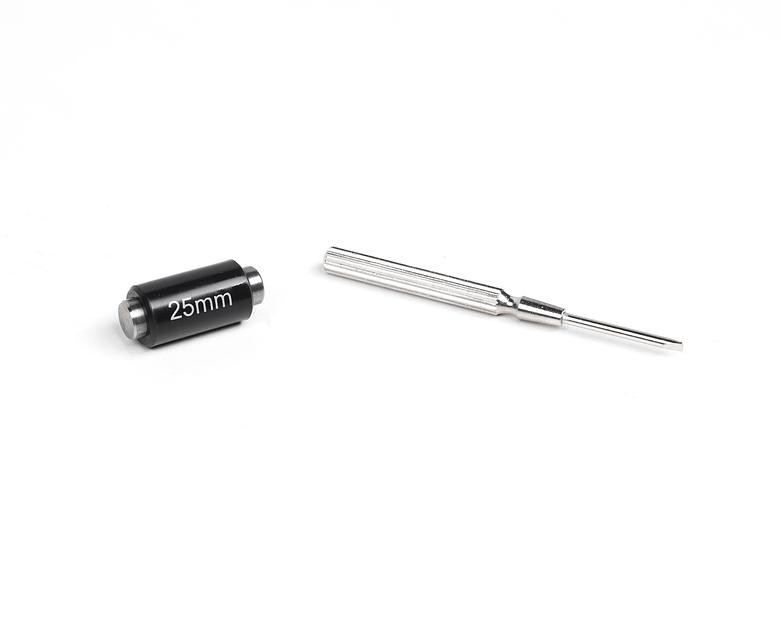

Скоба рычажная СР- 50 0,001 повыш. точ. с пов. МИК с поверкой фото 5

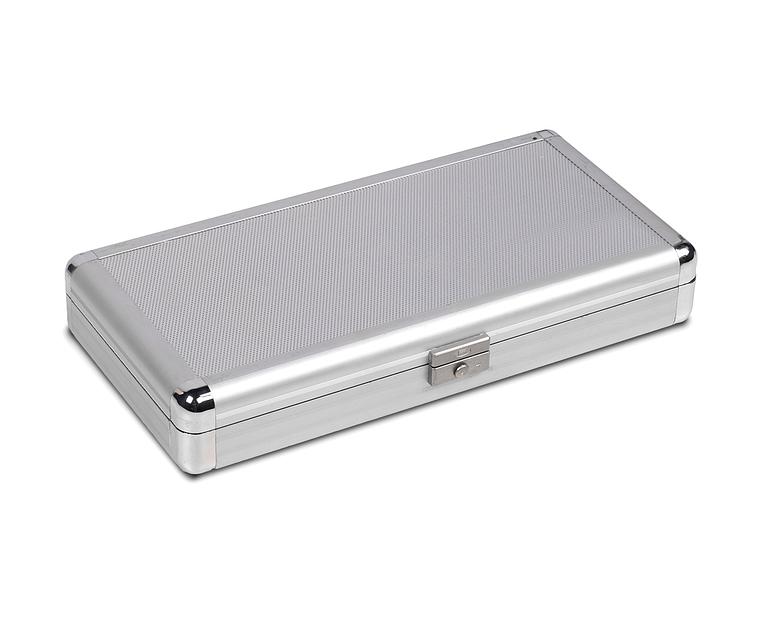

Скоба рычажная СР- 50 0,001 повыш. точ. с пов. МИК с поверкой фото 6

Условия передачи

Описание

Скобы рычажные типа СР (пассаметр) применяется для измерений линейных размеров прецизионных деталей методом сравнения с мерой в условиях массового производства точного приборостроения и машиностроения. Принцип действия основан на работе рычажно-зубчатого механизма, встроенного в корпус прибора. Скоба оснащена арретиром для отвода подвижной пятки, упором и, встроенным в корпус индикатором, с переставными указателями поля доступа.
Рычажная скоба настраивается на размер измеряемой детали с помощью блока плоскопараллельных концевых мер, стрелка устанавливается на нулевое положение. Указатели на шкале выставляются на минимальный и максимальный размер. С помощью арретира отводится подвижная пятка и вставляется деталь, стрелка на шкале показывает отклонение от требуемого размера. Выход стрелки за пределы поля допуска в плюс указывает на исправимый брак, а в минус - на окончательный (неисправимый) брак.
Измерительные наконечники прибора покрыты твердосплавным материалом, корпус скобы оснащен теплоизоляционной вставкой. Скоба поставляется в деревянном или пластиковом футляре, обеспечивающем сохранность при транспортировке и хранении инструмента.
