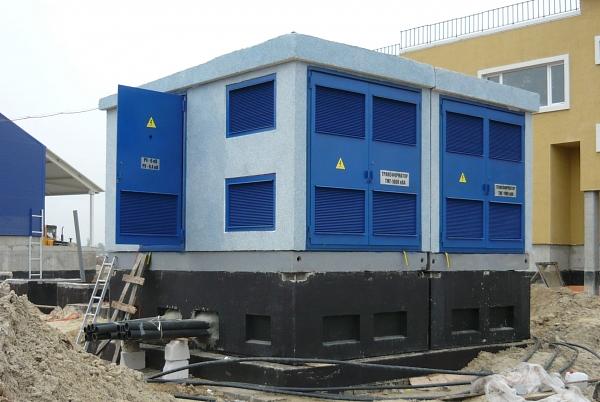

БКТПН наружной установки блочного типа

Описание

Характеристики

Аудиторская проверка

Не проводилась

Номинальное напряжение на стороне ВН, кВ

6; 10

Наибольшее рабочее напряжение (линейное), кВ

7.2; 12.0

Номинальное напряжение на стороне НН, кВ

0.4

Мощность силового трансформатора, кВА

100; 160; 250; 400; 630; 1000; 1250

Номинальный ток сборных шин на стороне ВН, А

630

Номинальный ток сборных шин на стороне НН, А

400; 630; 800; 1000; 1600; 2000

Ток термической стойкости сборных шин на стороне ВН, кА/2

20

Номинальное напряжение вспомогательных цепей переменного тока, В

230

Номинальное напряжение вспомогательных цепей освещения, В

36

Высота надземного объёмного блока, мм

2750

Высота подвального объёмного блока, мм

1300

Ширина габаритная, мм

2450

Длина габаритная, мм

5270

Масса надземного объемного блока без тр-ра, кг

16000

Масса подвального объемного блока, кг

12000

Масса маслосборник (макс. 850л), кг

80
