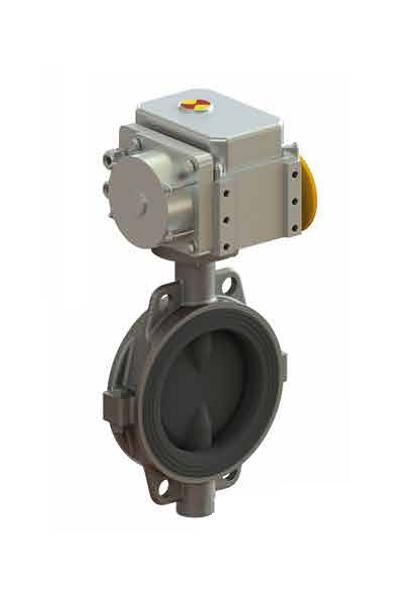

Затвор дисковый с электроприводом DN 125

Описание

Характеристики

Рабочая среда

Вода; растворы кислот, щелочей и других химических реагентов

Класс герметичности

А по ГОСТ 9544-2015. Пробное вещество «вода»

Коэффициент гидравлического сопротивления, не более

1.0

Направление подачи среды

Любое

Присоединительные размеры и размеры уплотнительных поверхностей фланцев

Тип 01 или тип 11, исполнение В по ГОСТ 33259-2015

DN, мм

125

PN, МП

1.0; 1.6

Размер, мм, А

56

Размер, мм, В

61

Размер, мм, С

114

Размер, мм, D

175

Размер, мм, D1

210

Размер, мм, d

18

Размер, мм, Emax

185

Размер, мм, Fmax

245

Размер, мм, G

95

Размер, мм, Hmax

398

Размер, мм, a

22°30'

Модель МЭОФ

МЭОФ-40

Масса, кг, не более

17.7
