Затвор дисковый с ручным управлением редуктор DN 200

Описание

Характеристики

Рабочая среда

Вода; растворы кислот, щелочей и других химических реагентов

Класс герметичности

А по ГОСТ 9544-2015. Пробное вещество «вода»

Коэффициент гидравлического сопротивления, не более

1.0

Направление подачи среды

Любое

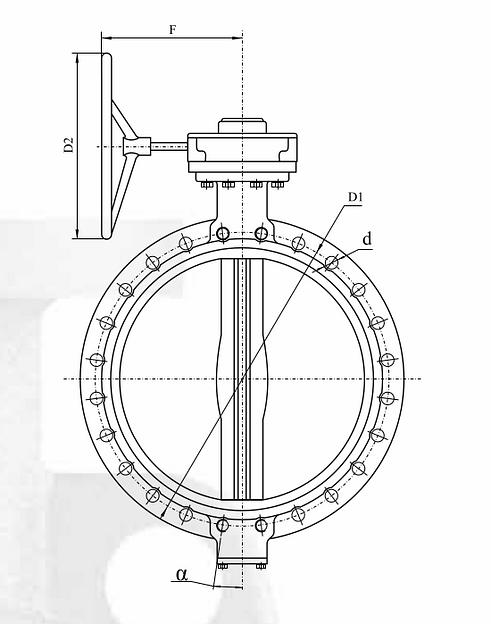

Присоединительные размеры и размеры уплотнительных поверхностей фланцев

Тип 01 или тип 11, исполнение В по ГОСТ 33259-2015

DN, мм

200

Размер, А

60

Размер, В

65

Размер, С

188

Размер, D

255

Размер, D2

250

Размер, E

52

Размер, F

166

Размер, H

239

D1, PN, МПа — 1.0/1.6

295

d, PN, МПа — 1.0/1.6

22

a, PN, МПа — 1.0/1.6

22°30'/15°

Корпус затвора сталь, чугун, кг

21.2

Корпус затвора сталь, алюминий, кг

14.1
