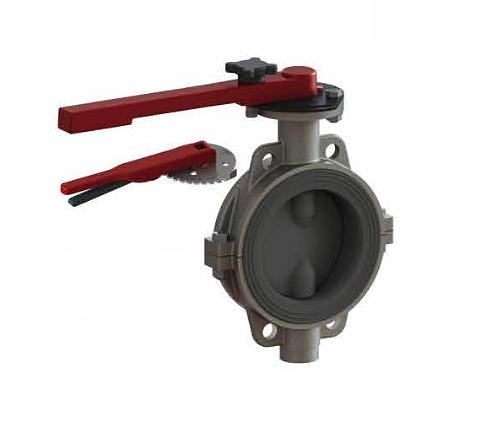

Затвор дисковый с ручным управлением рукоятка DN 80
Условия передачи
Описание
Характеристики
- Рабочая среда
- Вода; растворы кислот, щелочей и других химических реагентов
- Класс герметичности
- А по ГОСТ 9544-2015. Пробное вещество «вода»
- Коэффициент гидравлического сопротивления, не более
- 1.0
- Направление подачи среды
- Любое
- Присоединительные размеры и размеры уплотнительных поверхностей фланцев
- Тип 01 или тип 11, исполнение В по ГОСТ 33259-2015

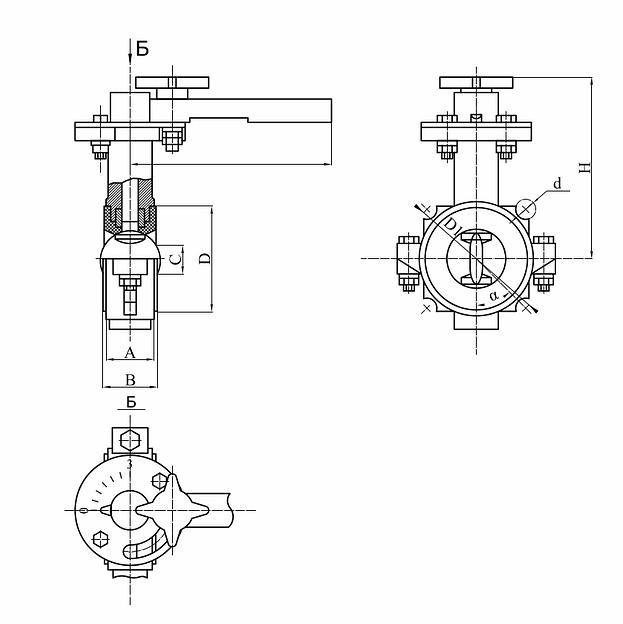

- DN, мм
- 80
- Размер, А
- 46
- Размер, В
- 51
- Размер, С
- 61
- Размер, D
- 122
- Размер, D1
- 200
- Размер, H
- 180
- D1, PN, МПа — 1.0/1.6
- 160
- Размер, мм, G
- 18
- Размер, мм, Hmax
- 45°
- Корпус затвора сталь, чугун, кг
- 5.1
- Корпус затвора сталь, алюминий, кг
- 2.7
