МДПС-3 сигнализатор прохождения очистного устройства с датчиком ИПЦЭ

Name: МДПС-3 сигнализатор прохождения очистного устройства с датчиком ИПЦЭ
Brand: ООО «НПП «ГазоАналит»
SKU: D2309000637
Price: 53920 RUB
Availability: InStock

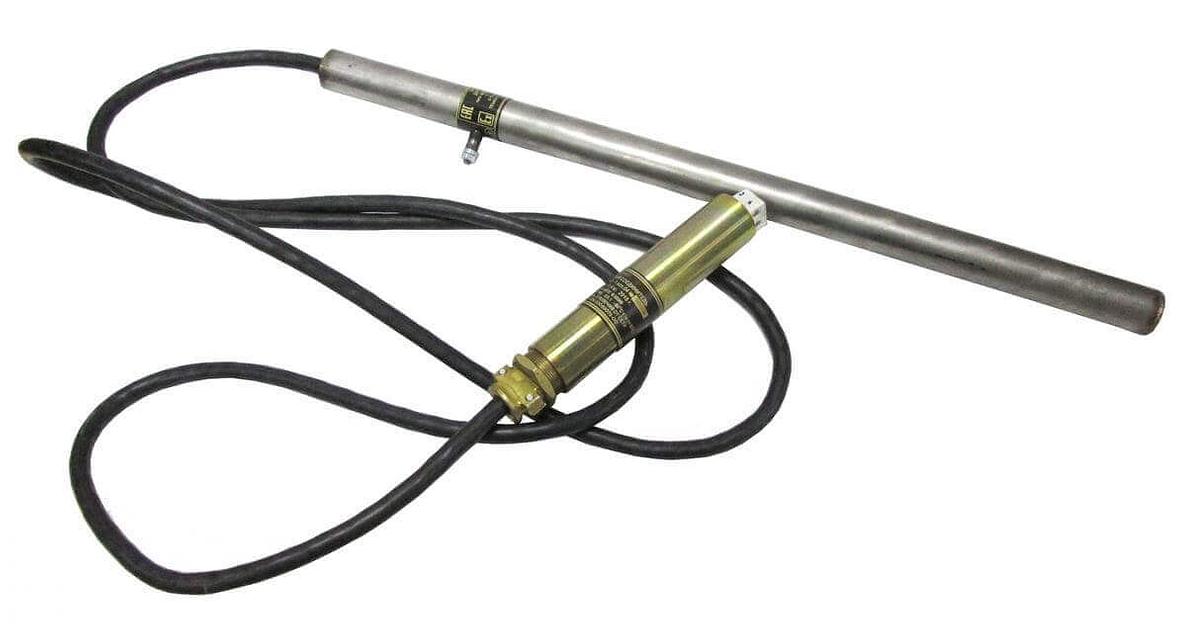

МДПС-3 сигнализатор прохождения очистного устройства с датчиком ИПЦЭ фото 1

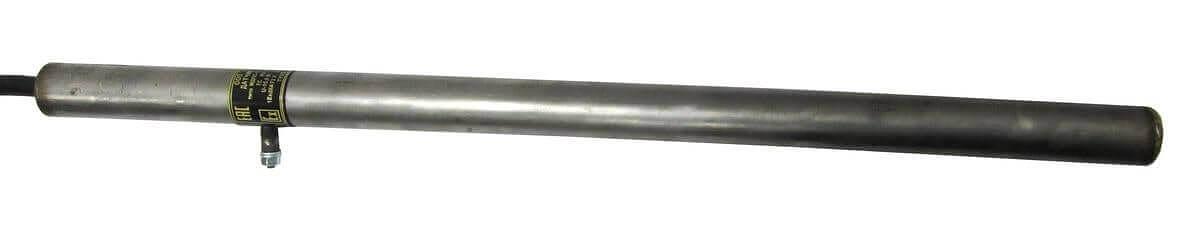

МДПС-3 сигнализатор прохождения очистного устройства с датчиком ИПЦЭ фото 2

МДПС-3 сигнализатор прохождения очистного устройства с датчиком ИПЦЭ фото 3

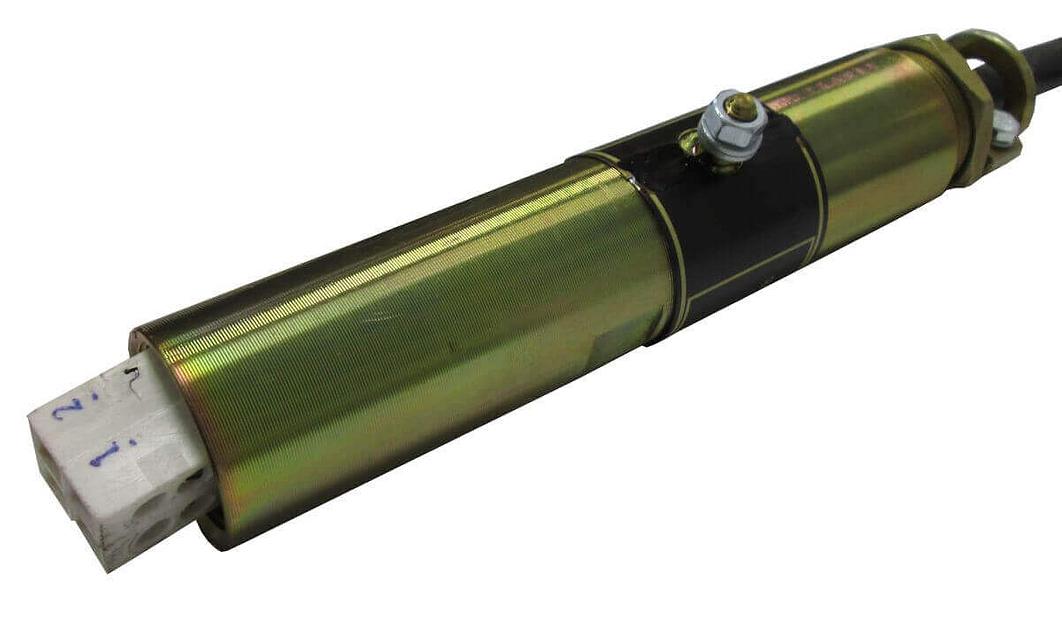

МДПС-3 сигнализатор прохождения очистного устройства с датчиком ИПЦЭ фото 4

МДПС-3 сигнализатор прохождения очистного устройства с датчиком ИПЦЭ фото 5

Shipping condition

Description

Предназначен и применяется для установления факта прохождения очистным устройством, разделителем, снарядом дефектоскопом или другим внутритрубным объектом реперной точки на нефте- либо газопроводе.
Области применения
Устройство серии МДПС может использоваться как в составе автоматизированной системы управления технологическими процессами, так и может работать автономно, не требуя наличия какого-либо излучателя на внутритрубном объекте.
Преимущества и основные особенности
- простота при установке;
- датчик (ИПЦЭ) сигнализатора монтируется на тело трубы при помощи магнитных прижимов, не нарушая целостности изоляции;
- сигнализатор работает как в составе АСУ ТП трубопроводного транспорта, так и автономно;
- малые сроки изготовления;
- не требует ежегодной поверки.
Описание и принцип работы
Серийный сигнализатор МДПС-3 состоит из двух блоков: датчика ИПЦЭ и вторичного блока питания и регистрации.
Принцип работы прибора базирован на синхронном приёме и регистрации непрерывных ультразвуковых шумов, и мгновенных флуктуаций магнитного поля, одновременно возникающих при движении внутритрубного объекта по трубопроводу в месте его прохождения. В момент прохождения внутритрубного объекта в места установки датчика сигнализатора, последний формирует соответствующий сигнал в линию, соединяющую датчик со вторичным блоком питания и регистрации, а блок питания и регистрации в свою очередь формирует в линию автоматизированной системы управления технологическими процессами сигнал, фиксирующие факт прохождения внутритрубного объекта. Одновременно датчик сигнализатора МДПС-3 исполняет приём и регистрацию переменного магнитного поля частотой (22 ± 1) Гц, что даёт дополнительную возможность фиксировать прохождение внутритрубного объекта, оснащённого излучателем переменного магнитного поля.

Specifications

Код товара: 251

Комплект поставки: Наименование Количество, шт. Сигнализатор с датчиком ИПЦЭ418128.002 Блок питания и регистрации сигнализатора БПР2 1 Датчик сигнализатора исполнения ИПЦЭ418128.002 1 Прижим МП-4 2 Руководство по эксплуатации 1 Формуляр 1 Разрешение на применение 1 Сертификат соответствия 1 Клеммный соединитель КС-1 по запросу Сигнализатор с датчиком ИПЦЭ418128.002Т Датчик сигнализатора исполнения ИПЦЭ418128.002Т* 1 Прижим МП-4 1 Руководство по эксплуатации 1 Формуляр 1 Разрешение на применение 1 Сертификат соответствия 1 Герметик - «Пуласт» 1 Клеммный соединитель КС-1 по запросу Сигнализатор с датчиком ИПЦЭ418128.002-01 Блок питания и регистрации сигнализатора БПР-2 1 Датчик сигнализатора исполнения ИПЦЭ418128.002-01 1 Прижим хомут-стяжка 2 Руководство по эксплуатации 1 Формуляр 1 Разрешение на применение 1 Сертификат соответствия 1 Пресс-клещи ДГ-1 либо СТК-1 1 Герметик - «Пуласт» 1 Комплект материалов для дополнительной герметизации «Армопласт» 1 Сигнализатор с датчиком ИПЦЭ418128.002-01Т Датчик сигнализатора исполнения ИПЦЭ418128.002-01Т* 1 Прижим хомут-стяжка 2 Руководство по эксплуатации 1 Формуляр 1 Разрешение на применение 1 Сертификат соответствия 1 Пресс-клещи ДГ-1 или СТК-1 1 Герметик - «Пуласт» 1 Комплект материалов для дополнительной герметизации «Армопласт» 1 Сигнализатор с датчиком ИПЦЭ418128.002-02 Блок питания и регистрации (вторичный) сигнализатора БПР-2 1 Датчик сигнализатора исполнения ИПЦЭ418128.002-02 1 Прижим хомут-стяжка 2 Руководство по эксплуатации 1 Формуляр 1 Разрешение на применение 1 Сертификат соответствия 1 Клеммный соединитель КС-1 по запросу Сигнализатор с датчиком ИПЦЭ418128.002-02Т Датчик сигнализатора исполнения ИПЦЭ418128.002-02Т* 1 Прижим хомут-стяжка 2 Руководство по эксплуатации 1 Формуляр 1 Разрешение на применение 1 Сертификат соответствия 1 Клеммный соединитель КС-1 по запросу Сигнализатор с датчиком исполнения ИПЦЭ418128.002-03 Блок питания и регистрации сигнализатора БПР-2 1 Датчик сигнализатора исполнения ИПЦЭ418128.002- 03 1 Прижим хомут-стяжка 2 Руководство по эксплуатации 1 Формуляр 1 Разрешение на применение 1 Сертификат соответствия 1 Пресс-клещи ДГ-1 либо СТК-1 1 Герметик - «Пуласт» 1 Клеммный соединитель КС-1 1 Сигнализатор с датчиком ИПЦЭ418128.002-04 Датчик сигнализатора исполнения ИПЦЭ418128.002-04* 1 Прижим хомут-стяжка 2 Руководство по эксплуатации 1 Формуляр 1 Разрешение на применение 1 Сертификат соответствия 1 Пресс-клещи ДГ-1 либо СТК-1 1 Герметик - «Пуласт» 1 Комплект материалов для дополнительной герметизации «Армопласт» 1 Сигнализатор с датчиком ИПЦЭ418128.002-04Т Датчик сигнализатора исполнения ИПЦЭ418128.002-04Т* 1 Прижим хомут-стяжка 2 Руководство по эксплуатации 1 Формуляр 1 Разрешение на применение 1 Сертификат соответствия 1 Пресс-клещи ДГ-1 либо СТК-1 1 Герметик - «Пуласт» 1 Комплект материалов для дополнительной герметизации «Армопласт» 1 Примечание: * - по требованию конечного Заказчика поставляется с блоком питания и регистрации БПР-2.
