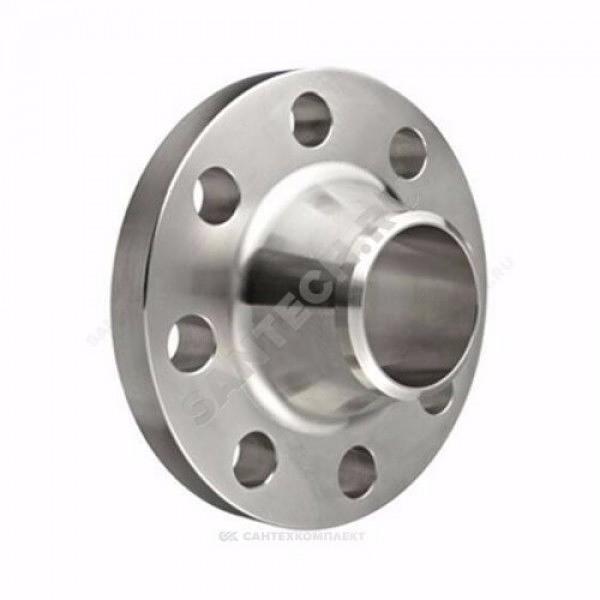

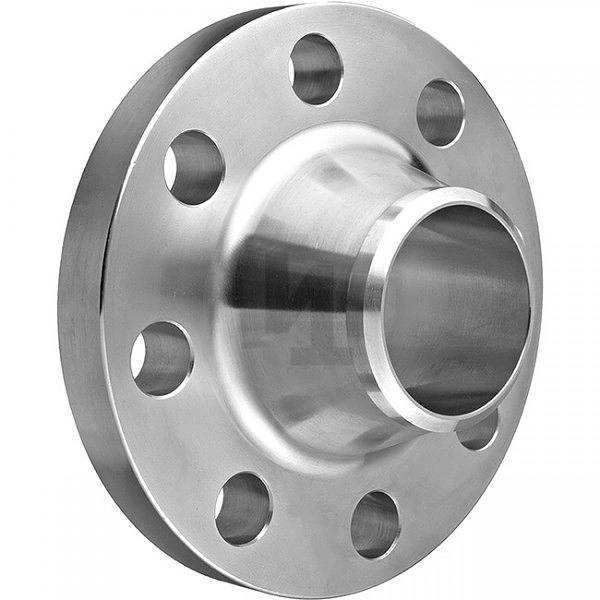

Фланец стальной 09Г2С воротниковый Ду 65 Ру16 тип 11 ряд 1 исп. B ГОСТ 33259-2015

Description

Specifications

Страна происхождения

Россия

Количество крепежных отверстий

4 шт

Примечание

65/66 мм/Для трубопроводной арматуры, соединительных частей и трубопроводов, присоединительных фланцев машин, оборудования, приборов, патрубков, аппаратов и резервуаров./воротниковый/сталь 09Г2С

Объем

0.0016

Условие производства

ГОСТ 33259-2015

Наружный диаметр

180 мм

Номинальный диаметр и длина болтов

M16x65

Номинальный диаметр и длина шпилек

M16x80

Толщина фланца

15 мм

Масса нетто

3.19 кг

Диаметр крепежных отверстий

18 мм

Высота присоединительной поверхности

3 мм

Номинальный диаметр шпилек

М16

Давление условное

16

Длина шпилек

80 мм

Расстояние между центрами крепежных отверстий

145 мм

Диаметр присоединительной поверхности

122 мм
