КТП-ТАС М В/К 100

Name: КТП-ТАС М В/К 100
Brand: ООО «Электрокомплектсервис»
SKU: D2302005108
Price: 292600 RUB
Availability: InStock

Shipping condition

Description

Мощность: ВН – 63-630 кВа

(М) — модернизированный. По заказу потребителей завод может изготовить КТП с параметрами и техническими характеристиками, отличающимися от приведенных в каталоге,  любого конструктивного исполнения и с любым сочетанием напряжения и групп соединения обмоток.

Комплектные трансформаторные подстанции (КТП) киоскового типа представляют собой одно- или двух-трансформаторные подстанции наружной установки, предназначенные для приёма электрической энергии трёхфазного переменного тока частотой 50 Гц напряжением 6 или 10 кВ, её транзита (подстанции проходного типа) и преобразования в электроэнергию напряжением 0,4 кВ для электроснабжения потребителей населённых пунктов, промышленных и других объектов в районах с умеренным климатом (с температурой от минус 45 до плюс 40 °С).

КТП киоскового типа могут изготавливаться с кабельным или воздушным высоковольтным вводом, отходящие линии 0,4 кВ подстанций могут иметь кабельные или воздушно-кабельные выводы.

На отходящих линиях 0,4 кВ подстанций устанавливаются автоматические выключатели стационарного или (по требованию заказчика) выдвижного исполнения.

• КТП выполняются в шкафном исполнении, основные составные части подстанции соединяются болтами.

• Конструкция КТП предусматривает её установку на фундаменте, утрамбованной площадке или бетонных блоках высотой 600 мм (не входят в комплект поставки подстанции).

• КТП с воз душным высоковольтным вводом подключается к линии электропередач (ЛЭП) через разъединитель (входит в комплект поставки подстанции), устанавливаемый на ближайшей к подстанции опоре ЛЭП.

• На вводе РУНН подстанции предусмотрена система учета активной электрической энергии. По требованию заказчика возможна установка счётчика любой модификации (счётчика реактивной энергии, совмещенного, электронного и т.д.).

• Для поддержания нормальных условий эксплуатации оборудования РУНН предусмотрена система электрообогрева подстанции. Управление системой электрообогрева может осуществляться как в ручном, так и в автоматическом режиме.

• Для удобства эксплуатации КТП предусмотрена система внутреннего освещения отсеков подстанции.

• Для возможности подключения линий наружного (уличного) освещения в КТП предусмотрена система наружного освещения, работа которой возможна как в ручном режиме, так и в автоматическом. По требованию заказчика КТП поставляется без системы наружного освещения.

Трансформаторные подстанции киоскового типа для электроснабжения промышленных объектов

• На вводе РУНН 0,4 кВ подстанции установлены приборы контроля тока и напряжения.

• На подстанции предусматриваются следующие виды защит:

– от атмосферных и коммутационных перенапряжений на стороне ВН и НН подстанции;

– от междуфазных коротких замыканий на стороне ВН подстанции;

– от перегрузки силового трансформатора;

– от коротких замыканий в цепях собственных нужд подстанции (цепи электрообогрева КТП, цепи внутреннего освещения);

– от перегрузки и коротких замыканий отходящих линий 0,4 кВ;

– газовая защита силового трансформатора (для КТП мощностью 1000 кВ·А – серийно, для КТП мощностью 630 кВ·А по требованию заказчика).

• Подстанции имеют электрические и механические блокировки (полный комплект), обеспечивающие безопасную работу обслуживающего персонала.

• Цепи ВН подстанций мощностью 63-630 кВ·А динамически устойчивы к токам короткого замыкания 16 кА, термически устойчивы к токам короткого замыкания 6,3 кА (в течение 3с). Цепи ВН подстанций мощностью 1000 кВ•А динамически устойчивы к токам короткого замыкания 32 кА, термически устойчивы к токам короткого замыкания 12,5 кА (в течение 3с).

• Степень защиты , обеспечиваемая оболочкой КТП IP34 (IP23 для шкафа трансформатора).

• Конструкция шкафа трансформатора и шкафа трансформаторного ввода подстанции обеспечивает локализацию воздействия открытой электрической дуги в предела? шкафа. Локализационная способность обеспечивается при односекундном токе короткого замыкания 6,3 кА.

• Комплектные трансформаторные подстанции:

– безопасны для окружающей среды;

– имеют конструкцию, позволяющую производить быстрый монтаж и запуск в работу на месте эксплуатации, а также быстрый демонтаж при изменении места установки КТП;

– имеют резиновые уплотнения на дверях и на стыковых сборных соединениях;

– имеют эстетичный внешний вид;

– комплектуются современными трансформаторами герметичного исполнения (серии ТМГ) собственного производства.

По требованию заказчика возможно проектирование КТП любого исполнения и комплектации (в том числе с вакуумными выключателями). При необходимости компенсации реактивной мощности в сетях электроснабжения подстанции комплектуются конденсаторными установками (КУ) с ручным или автоматическим регулированием режимов компенсации реактивной мощности для поддержания

заданного коэффициента мощности в избранной заказчиком зоне регулирования.

Specifications

#D2302005108

Permanent offer, piece by piece

RUB 292,600

Price per piece RUB 292,600

ООО «Электрокомплектсервис»

4.5

Компания

Просмотры 758

Кол-во продаж 758

Аудиторская проверка Пройдена

Дата публикации February 22, 2023

Получение

Изменить

Pick up

free of charge

Seller delivery

negotiable

Recommendations for you

Permanent offer, piece by piece

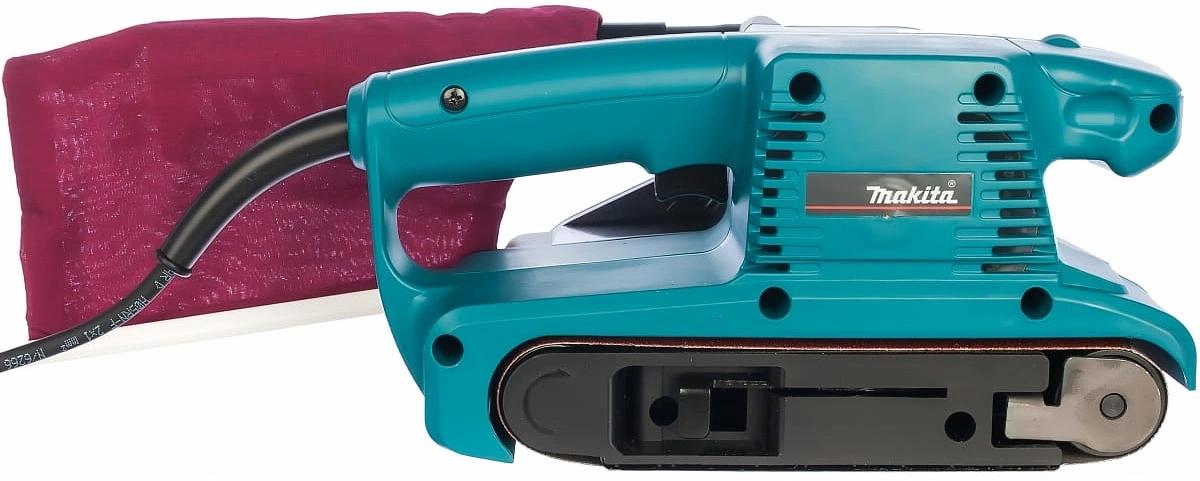

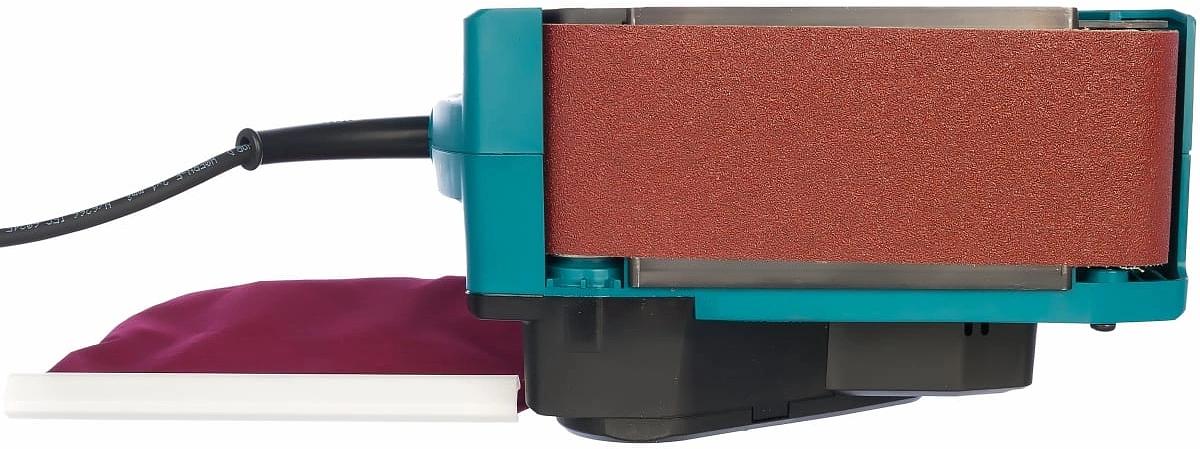

Ленточная шлифовальная машина Makita 9910 650Вт шир.ленты 76мм
