МН-2,5 (ЯРКГ 2.840.001-15) измерительный преобразователь метана термохимический для ЭССА-CH4, ЭССА-CO-CH4 исп. БС

Name: МН-2,5 ЯРКГ 2.840.001-15 измерительный преобразователь метана термохимический для ЭССА-CH4, ЭССА-CO-CH4 исп. БС
Brand: ООО «НПП «ГазоАналит»
SKU: D2308013924
Price: 13865 RUB
Availability: InStock

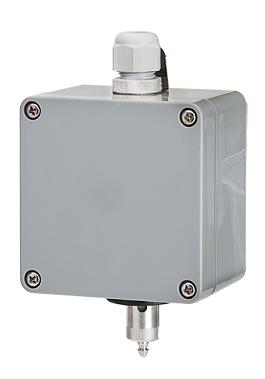

МН-2,5 (ЯРКГ 2.840.001-15) измерительный преобразователь метана термохимический для ЭССА-CH4, ЭССА-CO-CH4 исп. БС фото 1

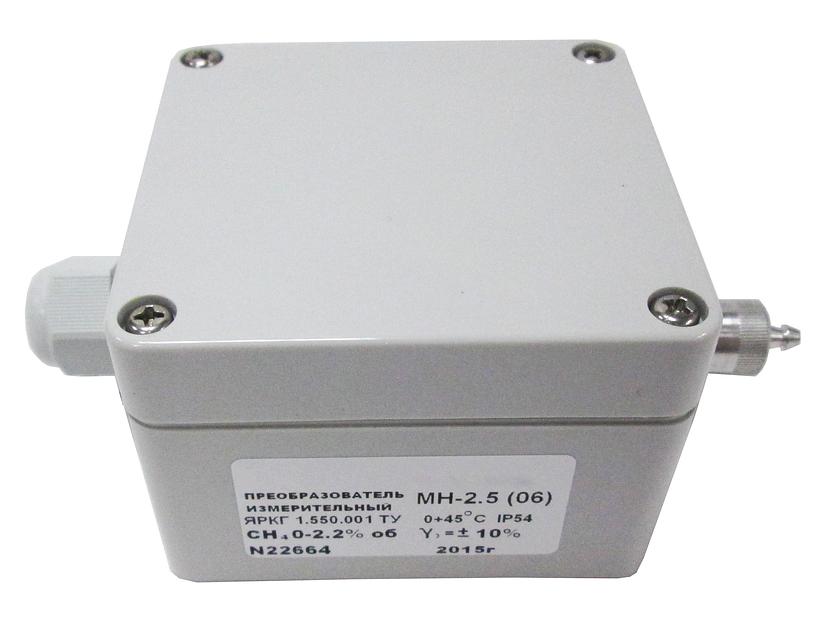

МН-2,5 (ЯРКГ 2.840.001-15) измерительный преобразователь метана термохимический для ЭССА-CH4, ЭССА-CO-CH4 исп. БС фото 2

Shipping condition

Description

Применяется для преобразования ДВК природного газа (пропана, бутана) в величину токового сигнала, который пропорционален тепловому эффекту, создаваемому при окислении контролируемого вещества в газовоздушной среде.
МН-2,5 (ЯРКГ 2.840.001-15) представляет собой основной измерительный компонент газоанализатора ЭССА-CH4 (исполнения БС) и ЭССА-CO-CH4 (исполнения БС), который запитывается от блока сигнализации (БС).
Завод-изготовитель гарантирует соответствие преобразователя техническим условиям ЯРКГ 1.550.001 ТУ, внесён в Госреестр средств измерений РФ и отгружается Заказчикам со свежей первичной поверкой.
Межповерочный интервал – 1 раз в год.
Область применения
ИП МН-2,5 необходим при замене блока датчика на природный газ (CH4) в следующих случаях:
- горит светодиод «НС» измерительного канала на метан на блоке сигнализации газоанализатора ЭССА;
- при градуировке канала измерения на природный газ на газоанализаторе ЭССА не устанавливаются требуемые значения выходного тока.
Принцип действия
Принцип работы преобразователя измерительного (ИП) МН-2.5 основан на термокаталитическом методе измерения. В процессе измерения происходит выделение тепла в результате окисления контролируемого газа (CH4) на платиновой проволоке или мелкодисперсном металле в газочувствительном сенсоре CH-A3 (Alphasense).
ИП выдаёт сигнал постоянного тока, пропорциональный объёмной доле CH4 в воздухе контролируемого помещения. Принятый сигнал в дальнейшем передаётся по экранированному кабелю КСПЭВГ или аналогичному с числом жил не менее трёх на БС.
Габаритные и установочные размеры преобразователя измерительного ИП CH4
1 - резистор установки нуля; 2 - монтажная петля; 3 - резистор установки чувствительности; 4 – винт крепления крышки (4 шт.); 5 - датчик CH-A3 (Alphasense); 6 - съёмная крышка; 7 - кабельный ввод; 8 - штуцер подачи ПГС; 9 - монтажное отверстие (4 шт.).

Specifications

Маркер: Госреестр

Код товара: 227

Комплект поставки: - измерительный преобразователь МН-2,5 - упаковочный лист
