ДГК-1-2Д датчик контроля герметичности камер пуска-приёма очистных устройств в составе: 1 блок питания и реле 24 В, 2 акустических датчика, 2 соединительные коробки

Name: ДГК-1-2Д датчик контроля герметичности камер пуска-приёма очистных устройств в составе: 1 блок питания и реле 24 В, 2 акустических датчика, 2 соединительные коробки
Brand: ООО «НПП «ГазоАналит»
SKU: D2309000442
Price: 138640 RUB
Availability: InStock

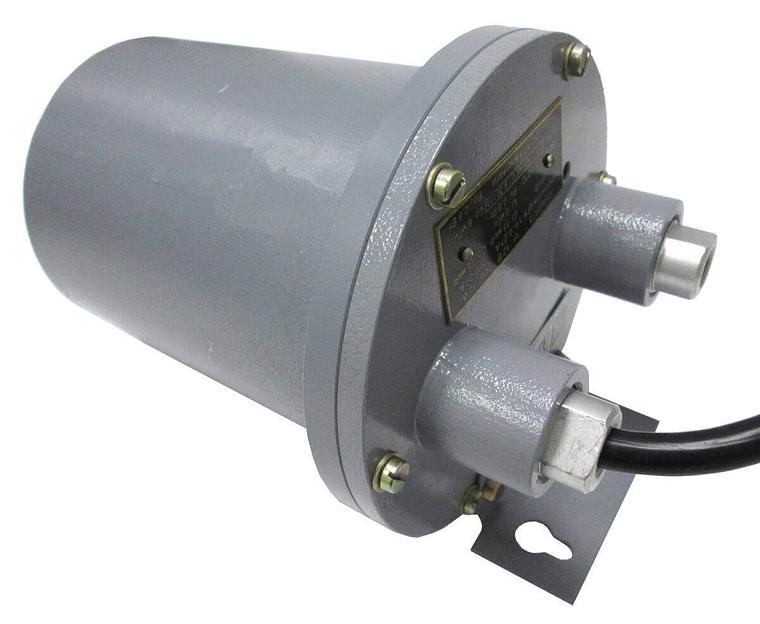

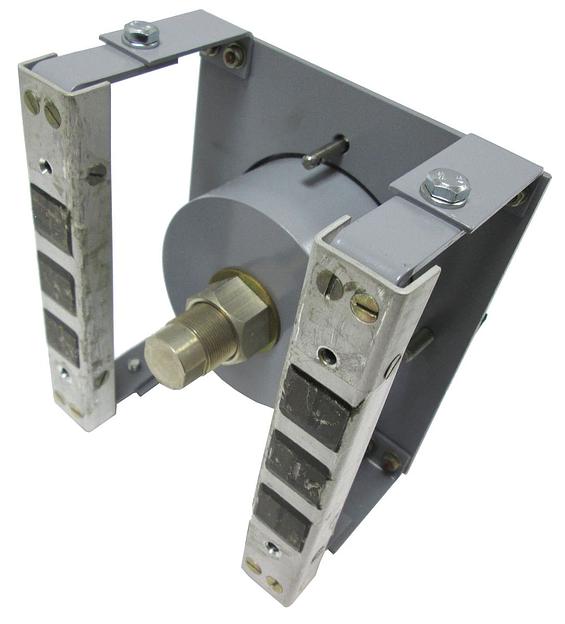

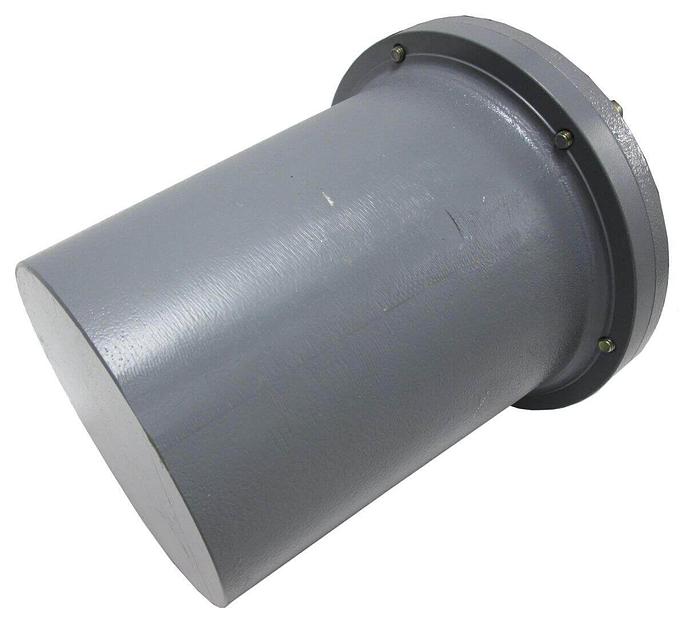

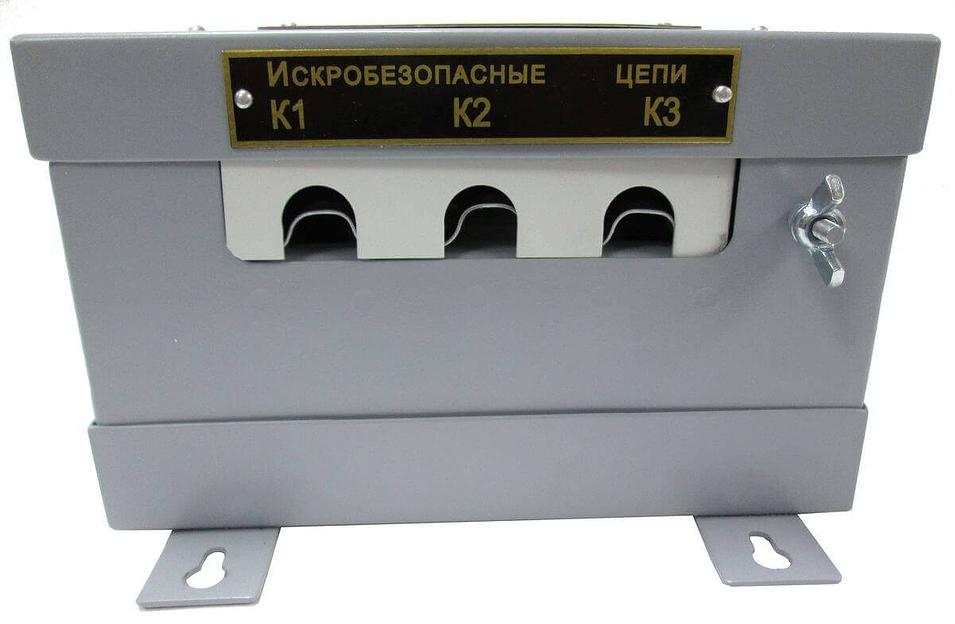

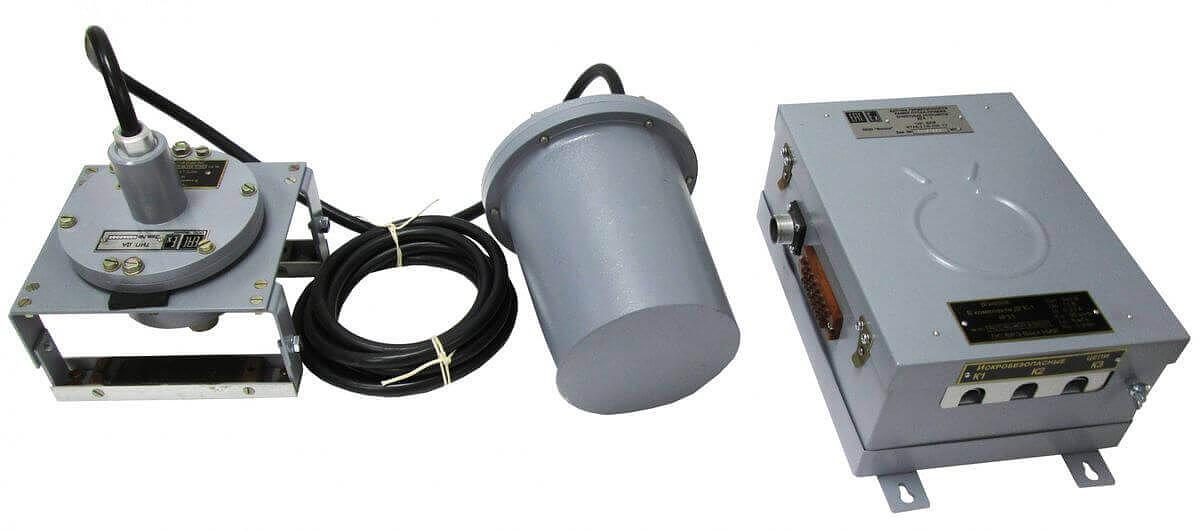

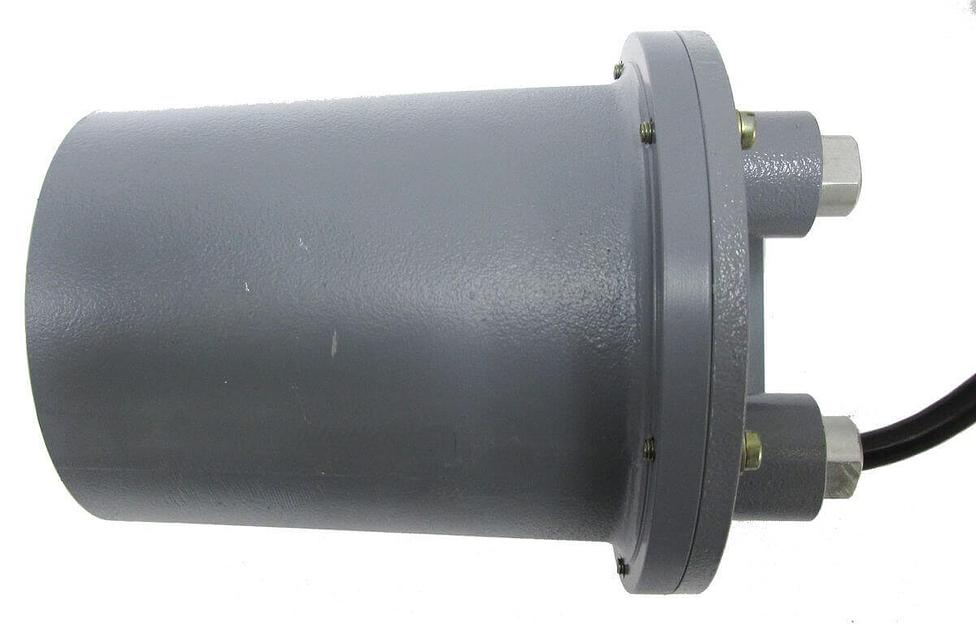

ДГК-1-2Д датчик контроля герметичности камер пуска-приёма очистных устройств в составе: 1 блок питания и реле 24 В, 2 акустических датчика, 2 соединительные коробки фото 1

Shipping condition

Description

Серийно производимый датчик герметичности камер пуска-приёма очистных устройств ДГК-1 с чертёжным обозначением ЖТАБ 2.745.006 предназначен для постоянного и непрерывного автоматического контроля герметичности концевых затворов камер, узлов пуска-приёма очистных и диагностических устройств линейной части магистральных и межпромысловых нефтепроводов и примыкающей к ним запорной, дренажной арматуры, в том числе нарушения герметичности, вызванные несанкционированным доступом к этим узлам.
Завод-производитель гарантирует стабильную и нормальную работу, а также соответствие стационарного датчика герметичности камер серии ДГК-1 требованиям технических условий ЖТАБ 2.745.006 ТУ и нормативных документов ГОСТ 30546.1-98, ГОСТ 30546.2-98, ГОСТ 30546.3-98 только при строгом соблюдении условий эксплуатации, хранения, транспортирования, выполнении рекомендаций, а также требований, изложенных в технической документации.
Принцип работы, выполняемые функции и особенности
Датчик по контролю герметичности камер серии ДГК осуществляет:
- подачу в линию связи с аппаратурой линейной телемеханики сигнала об обнаружении утечки, при появлении утечки на какой-либо из контролируемых камер пуска-приёма очистных устройств (отдельно для каждой из контролируемых камер), а также обеспечивает световую сигнализацию (загорание специального светодиода) на панели блока питания и реле;
- при возникновении неисправности устройства подачу в линию связи с аппаратурой линейной телемеханикой сигнала (снятие уровня) о неисправности датчика герметичности камер (отдельно по каждому каналу контроля конкретной камеры).
Принцип рабочей эксплуатации устройства основан на регистрации сигналов акустической эмиссии (акустического шума), возникающей при истечении жидкости через неплотности в камерах пуска-приёма очистных устройств и в прилегающей запорной арматуре при наличии внутри избыточного давления свыше 0,3 - 2МПа.

Specifications

Преимущества: Взрывозащищённое оборудование

Преимущества: Произведено в России

Маркер: Взрывозащита

Комплект поставки: Наименование Количество ДГК-1-1Д ДГК-1-2Д ДГК-1-3Д Датчик акустический (ДА) 1 2 3 Коробка соединительная (КС) 1 2 3 Блок питания и реле (БПР), 220В 1 Блок питания и реле (БПР), 24В 1 ЗИП 1 Кабель сетевого питания 1 Руководство по эксплуатации (РЭ) с комплектом (электрических схем и чертежом ковера) 1 Паспорт 1 Сертификат соответствия (й и сейсмостойкость) 1 Комплект поставки ЗИП Наименование ЗП Применение в составе Количество в изделии Количество в ЗИП Индикатор L 793 ID БПР 3 1 Индикатор L 793 GD БПР 3 1 Вставка плавкая ВП1-1 0.25 А АГО.481.303 ТУ БПР 3 6 Вставка плавкая S501 0.25 А БПР 1 2 Вилка РП10-22Л-П ГЕО.364.004ТУ БПР 1 1 Втулка ЕИВЖ.713541.001 КС 1 Шайба ЕИВЖ.758491.014 КС 1 Кольцо уплотнительное ЖТАБ8.683.058-01 КС 1 Кольцо уплотнительное ЖТАБ8.683.058 КС 1
