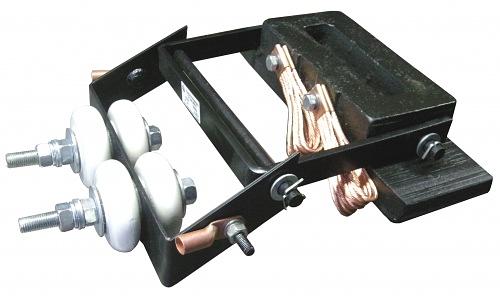

Токоприемник ТК-3В-1М

Name: Токоприемник ТК-3В-1М
Brand: ООО «КЗ КОК»
SKU: D2308010603
Price: 9400 RUB
Availability: InStock

Shipping condition

Description

Токоприемники ТК-3В-1М предназначены для съема с троллеев электрического тока с целью обеспечения питания электрооборудования грузоподъемных кранов.  Токоприемники изготавливаются в однополюсном исполнении и рассчитаны для работы от сети постоянного тока напряжением до 500 В и переменного тока частотой 50 и 60 Гц напряжением до 600 В.
Токоприемники рассчитаны для работы с частотой циклов возвратно-поступательных премещений до 600 в час при ускорении до 1м/с2 и скоростью движения не более 2,5 м/с.
Рабочее положение аппаратов – горизонтальное.
Размеры аппаратов в рабочем положении с троллеями должны обеспечивать следующие расстояния по воздуху:
- между неподвижными токоведущими деталями разных аппаратов, а также между ними и конструкциями, не изолированными от земли – не менее 30 мм;
- между движущимися друг относительно друга и находящимися под разными потенциалами деталями – не менее 15 мм.
Конструкция токоприемников обеспечивает нормальную работу:
- при горизонтальных колебаниях тележек в пределах +/-20 мм и крановых мостов +/-40 мм
- при вертикальных колебаниях тележек в пределах +/-15 мм и крановых мостов +/-20 мм
Неточность положения троллеев относительно токосъемников в вертикальной и горизонтальной плоскостях +/-8 мм. Основные технические данные и характеристики
Тип токоприемника Номинальная токовая нагрузка, А Контактное нажатие, Н Сечение кабеля, мм2 Масса, кг ТК-3В-1МУ2 1000 140 - 160 4х95 23 ТК-3В-2МУ2 630 2х95 22,7 ТКН-3В-1У1 1000 4х95 22,9 ТКН-3В-2У1 630 2х95 22,6
