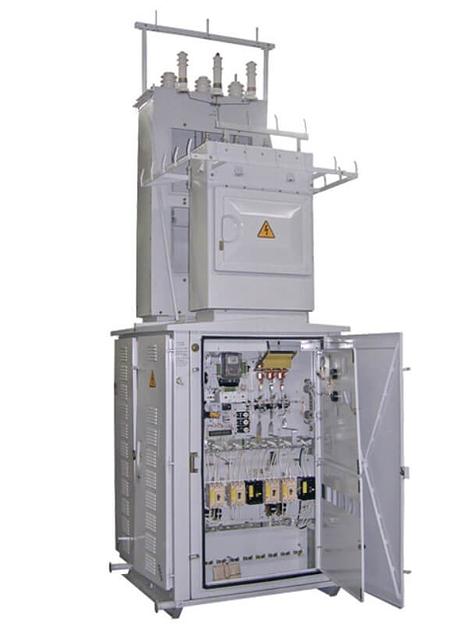

КТП-ТАС В/К 250/6-10/0,4-03У1

Name: КТП-ТАС В/К 250/6-10/0,4-03У1
Brand: ООО «Электрокомплектсервис»
SKU: D2302005029
Price: 474500 RUB
Availability: InStock

O'tkazish shartlari

Tavsif

Мощность: ВН – 63-1000 кВа

По заказу потребителей завод может изготовить КТП с параметрами и техническими характеристиками, отличающимися от приведенных в каталоге,  любого конструктивного исполнения и с любым сочетанием напряжения и групп соединения обмоток.

Комплектные трансформаторные подстанции (КТП) киоскового типа представляют собой одно- или двух-трансформаторные подстанции наружной установки, предназначенные для приёма электрической энергии трёхфазного переменного тока частотой 50 Гц напряжением 6 или 10 кВ, её транзита (подстанции проходного типа) и преобразования в электроэнергию напряжением 0,4 кВ для электроснабжения потребителей населённых пунктов, промышленных и других объектов в районах с умеренным климатом (с температурой от минус 45 до плюс 40 °С).

КТП киоскового типа могут изготавливаться с кабельным или воздушным высоковольтным вводом, отходящие линии 0,4 кВ подстанций могут иметь кабельные или воздушно-кабельные выводы.

На отходящих линиях 0,4 кВ подстанций устанавливаются автоматические выключатели стационарного или (по требованию заказчика) выдвижного исполнения.

• КТП выполняются в шкафном исполнении, основные составные части подстанции соединяются болтами.

• Конструкция КТП предусматривает её установку на фундаменте, утрамбованной площадке или бетонных блоках высотой 600 мм (не входят в комплект поставки подстанции).

• КТП с воз душным высоковольтным вводом подключается к линии электропередач (ЛЭП) через разъединитель (входит в комплект поставки подстанции), устанавливаемый на ближайшей к подстанции опоре ЛЭП.

• На вводе РУНН подстанции предусмотрена система учета активной электрической энергии. По требованию заказчика возможна установка счётчика любой модификации (счётчика реактивной энергии, совмещенного, электронного и т.д.).

• Для поддержания нормальных условий эксплуатации оборудования РУНН предусмотрена система электрообогрева подстанции. Управление системой электрообогрева может осуществляться как в ручном, так и в автоматическом режиме.

• Для удобства эксплуатации КТП предусмотрена система внутреннего освещения отсеков подстанции.

• Для возможности подключения линий наружного (уличного) освещения в КТП предусмотрена система наружного освещения, работа которой возможна как в ручном режиме, так и в автоматическом. По требованию заказчика КТП поставляется без системы наружного освещения.

Трансформаторные подстанции киоскового типа для электроснабжения промышленных объектов

• На вводе РУНН 0,4 кВ подстанции установлены приборы контроля тока и напряжения.

• На подстанции предусматриваются следующие виды защит:

– от атмосферных и коммутационных перенапряжений на стороне ВН и НН подстанции;

– от междуфазных коротких замыканий на стороне ВН подстанции;

– от перегрузки силового трансформатора;

– от коротких замыканий в цепях собственных нужд подстанции (цепи электрообогрева КТП, цепи внутреннего освещения);

– от перегрузки и коротких замыканий отходящих линий 0,4 кВ;

– газовая защита силового трансформатора (для КТП мощностью 1000 кВ·А – серийно, для КТП мощностью 630 кВ·А по требованию заказчика).

• Подстанции имеют электрические и механические блокировки (полный комплект), обеспечивающие безопасную работу обслуживающего персонала.

• Цепи ВН подстанций мощностью 63-630 кВ·А динамически устойчивы к токам короткого замыкания 16 кА, термически устойчивы к токам короткого замыкания 6,3 кА (в течение 3с). Цепи ВН подстанций мощностью 1000 кВ•А динамически устойчивы к токам короткого замыкания 32 кА, термически устойчивы к токам короткого замыкания 12,5 кА (в течение 3с).

• Степень защиты , обеспечиваемая оболочкой КТП IP34 (IP23 для шкафа трансформатора).

• Конструкция шкафа трансформатора и шкафа трансформаторного ввода подстанции обеспечивает локализацию воздействия открытой электрической дуги в предела? шкафа. Локализационная способность обеспечивается при односекундном токе короткого замыкания 6,3 кА.

• Комплектные трансформаторные подстанции:

– безопасны для окружающей среды;

– имеют конструкцию, позволяющую производить быстрый монтаж и запуск в работу на месте эксплуатации, а также быстрый демонтаж при изменении места установки КТП;

– имеют резиновые уплотнения на дверях и на стыковых сборных соединениях;

– имеют эстетичный внешний вид;

– комплектуются современными трансформаторами герметичного исполнения (серии ТМГ) собственного производства.

По требованию заказчика возможно проектирование КТП любого исполнения и комплектации (в том числе с вакуумными выключателями). При необходимости компенсации реактивной мощности в сетях электроснабжения подстанции комплектуются конденсаторными установками (КУ) с ручным или автоматическим регулированием режимов компенсации реактивной мощности для поддержания

заданного коэффициента мощности в избранной заказчиком зоне регулирования.
