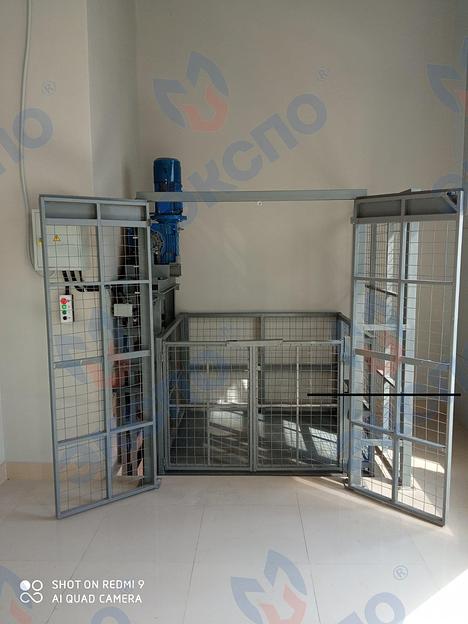

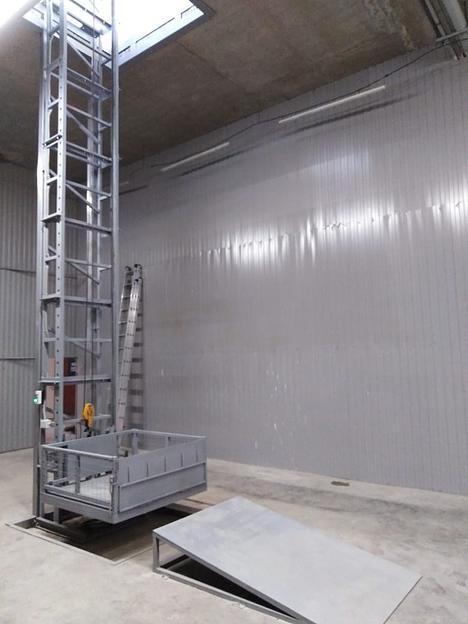

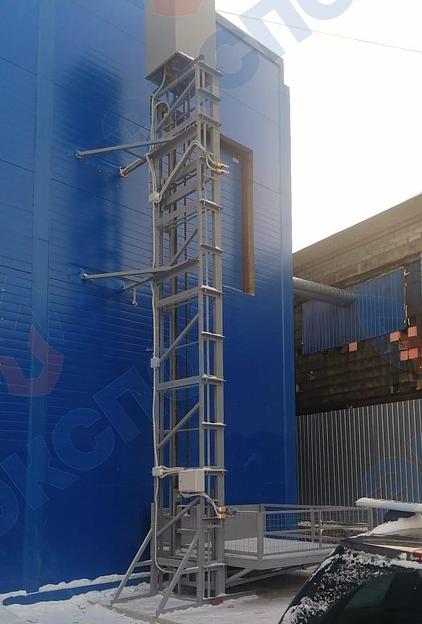

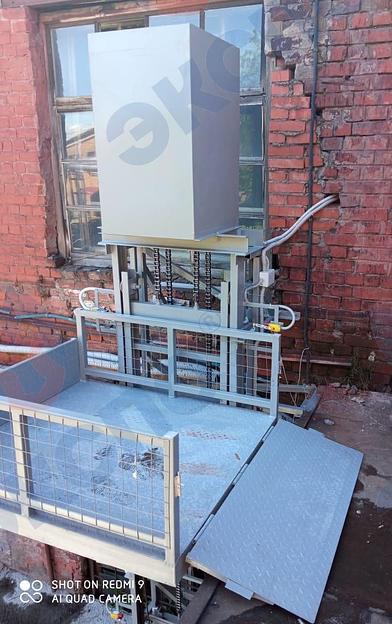

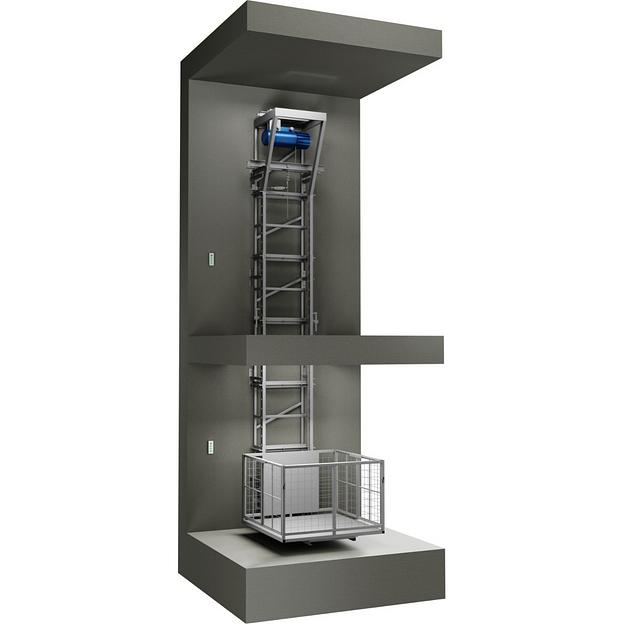

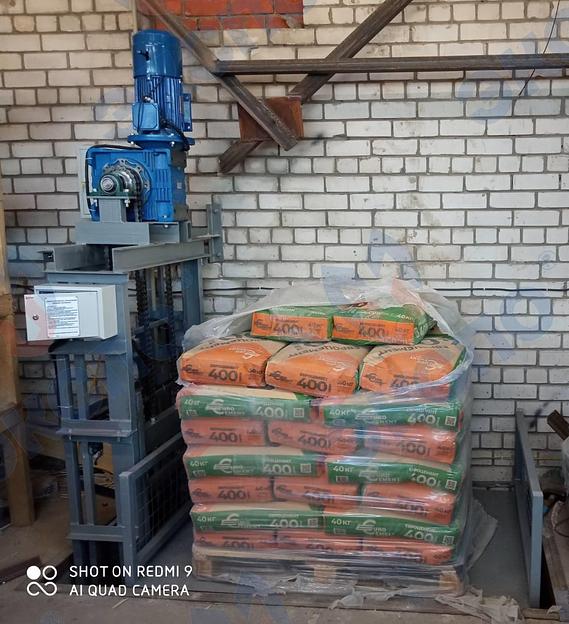

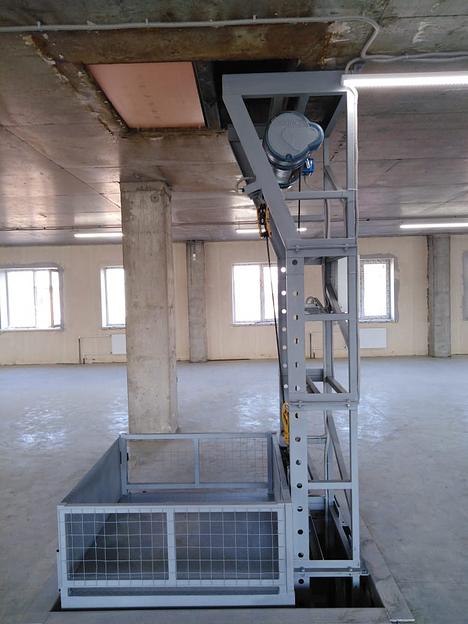

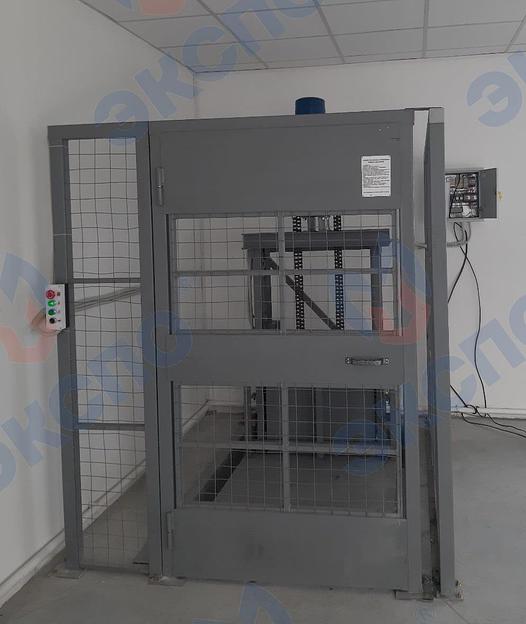

Мачтовый подъёмник канатный с электротельфером

Tavsif

Xarakteristikalar

Грузоподъёмность

500-1500 кг

Высота подъёма

До 42 м

Размеры подъёмника

По запросу

Варианты установки

Внутри/снаружи здания

Ширина устройства с ограждением

1380-2780 мм

Глубина устройства с ограждением

1630-2430 мм

Ширина устройства без ограждения

1300-2700 мм

Глубина устройства без ограждения

1000-1800 мм

Ограждение

Раздвижные решетки, съёмное ограждение, распашные

Механизм подъёма

Электротельфер

Система управления

Контактно-релейная

Уведомления и сигнализация

Световая индикация положения клети, световая индикация направления, передвижения клети на заданный уровень

Датчики

Путевые концевые выключатели, аварийные концевые выключатели, реле контроля фаз, дверные концевые выключатели, электротепловое реле защиты двигателя

Ловитель

Клиновой ловитель резкого торможения является основной системой безопасности грузового подъемника

Ограничитель грузоподъемности

Основная функция ограничителя грузоподъемности предотвратить поломку привода грузового подъемника, в частности перегорание электродвигателя привода, к которому может привести выход режима работы электропривода за допустимые значения (перегруз)

Устройство контроля слабины каната

Узел слабины каната контролирует натяжения каната, при малейшем ослаблении каната происходит отключение работы электродвигателя и подъемника в целом

Реле контроля фаз

При неправильном чередовании или отсутствии фаз отключает основную электрическую цепь

Аварийные концевые выключатели

Предназначены для отключения механизма подъема груза при достижении грузовой кабины соответствующего крайнего положения по высоте

Электроблокировка на клеть и шахту

Блокируют ход подъемника отключением цепи управления при открытых или неисправных ограждениях

Электромеханическое стопорное устройство клети/платформы

Позволяют осуществлять разгрузку/выгрузку с выходом людей в грузовую клеть

Температура окружающей среды

+25...+40 °C

Относительная влажность воздуха

80 %, при температуре +25 °C

Сейсмичность

Не более 4 баллов по шкале Рихтера

Возможное место установки

В помещении, под навесом или на улице

Приямок по ТУ исполнителя

300-600 мм
