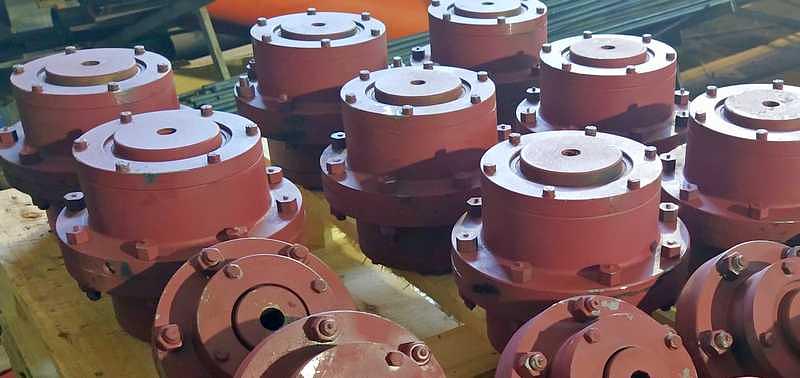

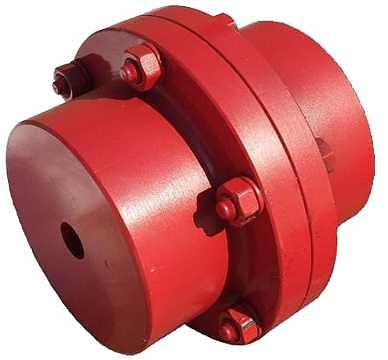

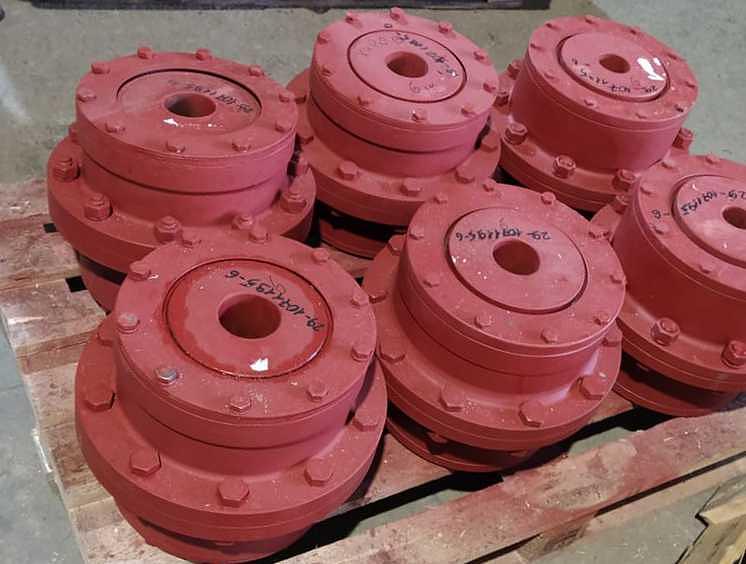

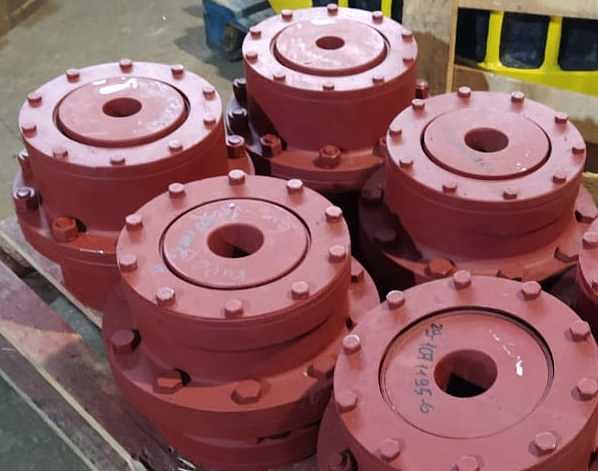

Муфта зубчатая МЗ-5

Name: Муфта зубчатая МЗ-5
Brand: ООО «КЗ КОК»
SKU: D2308009987
Price: 42200 RUB
Availability: InStock

O'tkazish shartlari

Tavsif

Муфта зубчатая МЗ-5 является подвижной муфтой, это сборная деталь которая предназначена для соединения вращающихся валов и которая способна компенсировать угловое и радиальное смещение и перекосы осей валов. Муфта МЗ изготовляется из стойкой углеродистой стали с последующей закалкой зубьев. Муфта зубчатая серии МЗ состоит из двух зубчатых обойм, соединенных болтами, и двух зубчатых втулок, вставленных в обоймы. На обоймы устанавливаются крышки с манжетами. Соединяемые муфтой зубчатой валы запрессовываются в отверстия зубчатых втулок. Зубья втулок входят в зацепление с зубьями обойм. Благодаря форме зуба втулок возможно незначительное смещение в любых направлениях.
Муфты зубчатые изготовлены в соответствии с требованиями ГОСТ 5006-55, ГОСТ 5006-83, ГОСТ 5006-94, ГОСТ Р 50895-96.
Основные размеры и параметры
- m = 3
- z = 56
- D = 290 мм
- d = 45 мм
- D1 = 210 мм
- D3 = 130 мм
- D6 = 250 мм
- d6 = 17 мм
- n = 6 шт
- B = 226 мм
- L = 242 мм
- C = 5 мм
- b = 115 мм
- A = 145 мм
- Частота - 2800 об/мин
- Mкрут = 800 кгс*м
- Mасса - 61 кг
* Возможно изготовление нестандартных муфт по чертежам заказчика.
