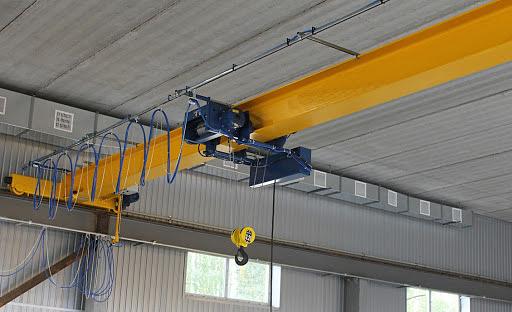

Кран мостовой однобалочный опорный общего назначения г/п, 1 т

Tavsif

Xarakteristikalar

Auditorlik tekshiruvi

Amalga oshirilmadi

Грузоподъёмность, т

1

Пролет крана Ln, м

4.5, 7.5, 10.5, 13.5, 16.5, 19.5, 22.5

Высота подъёма крюка H, м

6-36

Размеры А min, мм

1500, 2000, 2600, 4000

Размеры B min, мм

1949, 2440, 3020, 4400

Размеры B1 max, мм

176, 190

Размеры B2 min (Данные характеристики зависят от типа устанавливаемой электротали), мм

974.5, 1220, 1510, 2200

Размеры H1 max (Указан стандартный размер. Данный размер по запросу может быть уменьшен), мм

488, 578, 640, 682, 823

Группа режима работы крана по ГОСТ 25546-82(ISO 4301/1-86)

3К (А3)

Скорость подъёма (Данные характеристики зависят от типа устанавливаемой электротали), м/с

0.13; 0.03/0.13

Скорость передвижения тали (Данные характеристики зависят от типа устанавливаемой электротали), м/с

0.33; 0.53

Скорость передвижения крана, м/с

0.35; 0.4; 0.5

Управление краном

С пола, радиоуправление

Токоподвод

Кабельный; открытый троллейный; закрытый троллейный

Род тока и напряжение

Переменный 380 В; 50 Гц

Суммарная мощность электродвигателей (ПВ 40%), кВт

2×0.37 + 1.5 + 0.18 (2×0.18 при Нпод.>9м)

Масса крана, т

1.25, 1.41, 1.85, 2.27, 2.68, 3.34, 4.03

Нагрузка на колесо крана(не более), кН

9.45, 10.655, 12.835, 15.655, 17.2, 23.095, 29.145

Тип кранового железнодорожного рельса

Р 24 ГОСТ 6368-82

Тип кранового специального рельса

Квадрат 50 ГОСТ 2591-88 Ст3 ГОСТ 535-88

Климатическое исполнение, категория размещения

У1, У2, У3

Температура окружающей среды, °С

-20...+40 (-40…+40)

Исполнение крана

Общепромышленное, пожаробезопасное
