Высокомачтовая опора с наклонной кассетой по типу ВС-25

Name: Высокомачтовая опора с наклонной кассетой по типу ВС-25
Brand: ООО «Технодор СК»
SKU: D2301000383
Availability: InStock

Transport kompaniyalari

Высокомачтовая опора с наклонной кассетой по типу ВС-25 фото 1

Высокомачтовая опора с наклонной кассетой по типу ВС-25 фото 2

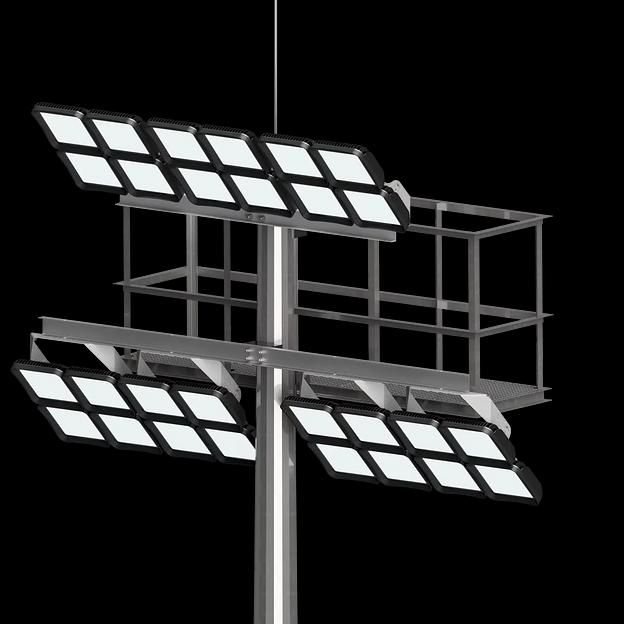

Высокомачтовая опора с наклонной кассетой по типу ВС-25 фото 3

Высокомачтовая опора с наклонной кассетой по типу ВС-25 фото 4

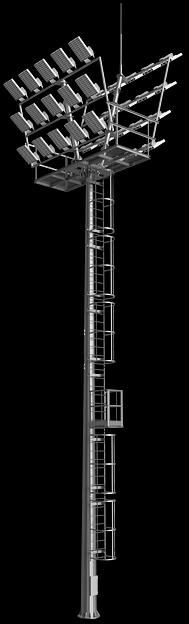

Высокомачтовая опора с наклонной кассетой по типу ВС-25 фото 5

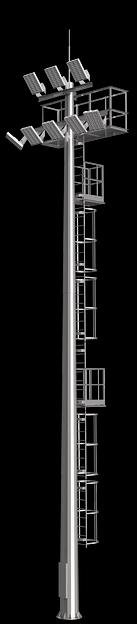

Высокомачтовая опора с наклонной кассетой по типу ВС-25 фото 6

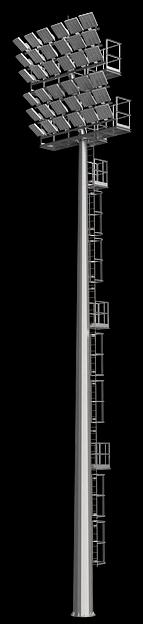

Высокомачтовая опора с наклонной кассетой по типу ВС-25 фото 7

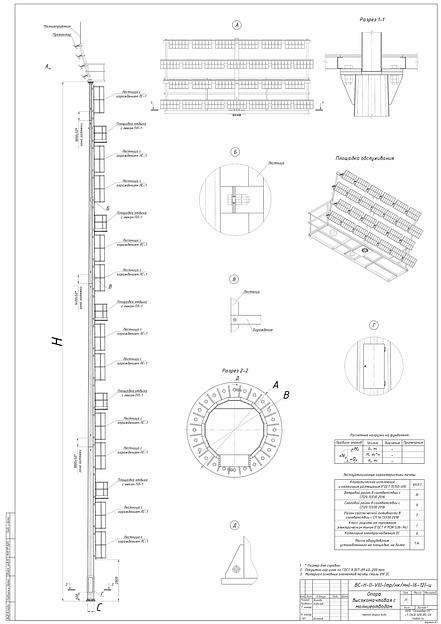

Высокомачтовая опора с наклонной кассетой по типу ВС-25 фото 8

O'tkazish shartlari

Tavsif

Конструкцию данного товара возможно изменить в соответствии с индивидуальными требованиями заказчика.

Мачта освещения для стадиона регионального или федерального уровня, а также другой габаритной территории с неограниченными возможностями по установке прожекторов. В зависимости количества осветительных приборов предусматривается дополнительные площадки обслуживания.
В Вашем распоряжении готовые решения по освещению стадиона и индивидуально рассчитываемые проекты под любой тип и количество осветительного прибора.

Форма ствола – граненая коническая. Для удобства транспортировки длина заготовок не превышает 11 метров, поэтому объединение секций, происходит по месту установки.
В зависимости от региона установки, полезной нагрузки от осветительных приборов подбирается оптимальные характеристики несущего ствола мачты (диаметры, высота секций и толщина листа).

Xarakteristikalar

Auditorlik tekshiruvi: Amalga oshirilmadi

Высота ствола мачты: 25 м

Ø Фланца, (А): 800~1600 мм

Ø Межцетровых отв. (В): 700~1500 мм

Ø Нижний диаметр мачты, (С): 600~1400 мм

Кол-во секций: 3 шт

Масса конструкции (без учета ОП): 2669-3589 кг

Ветровой район: от I до VII (СП 20.13330.2016)

Климатическое исполнение: I2,II4 (ГОСТ 15150)

Сейсмическое исполнение: I до IX (ГОСТ 30546)

Покрытие: Горячее цинкование (ГОСТ 9.307-89). Гарантия на АКЗ – 30 лет

Материал основных ҝлементов: 09Г2С

Высота установки короны: 10-50 м

Количество осветительных приборов: 6-99

Прокладка кабеля: по проекту (стандартно внутри ствола мачты освещения)

Полезная нагрузка от осветительных приборов: до 5000 кг.

Высота установки стацинарной площадки обслуживания или трубостойки: анкерная закладная + столбчатый фундамент / анкерная закладная + буронабивная свая / анкерная закладная + свайное поле (ростверк) / Металлический трубчатый фундамент
