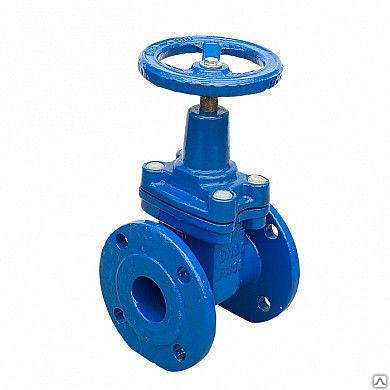

Задвижка 30ч39р Ду80

Tavsif

Xarakteristikalar

Ду, мм

80

Строительная длина, мм

180

Ру, бар (кгс/см2)

16

Масса, кг

17

Температура рабочей среды

для холодной воды от +5 до + 75°С, для горячей воды от +5 до +150С

Температура окружающей среды

от -15 до +40°С

Рабочая среда

вода

Климатическое исполнение и категория размещения

по ГОСТ 15150-69: УХЛ

Направление потока среды

любое

Привод

ручной

Номинальное давление PN, МПа (кгс/см²)

м

Присоединение к трубопроводу

фланцевое по ГОСТ 12815-80

Установочное положение на трубопроводе:

любое, кроме маховиком вниз

Регламентирующий документ

ТУ 3721-014-03219029-2004; ТУ 3721-015-03219029-2004

Класс герметичности по ГОСТ 9544-93:

для Ду50 – 0,3, Ду80 – 0,48, Ду100 – 0,6; для Ду 150, Ду200, Ду250,

Номера чертежей

Ду50 8-9; Ду80 12-14; Ду100 16-19; Ду150 26-31; Ду200 31-32; Ду250

Таблица-фигура:

МЗВ, МЗВГ

Материал изделия (корпус, крышка, клин):

30ч39р

Материал изделия (шпиндель):

СЧ20

Материал изделия (прокладка, уплотнение):

сталь корозионно-стойкая 20Х13

Материал изделия (наплавка на клине и корпусе):

латунь

Гарантийная наработка, циклов:

резиновая смесь
