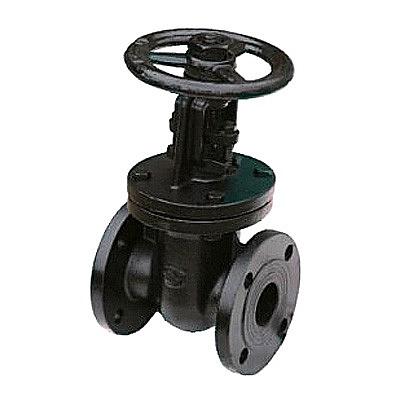

Задвижка 30ч6бр Ду80

Tavsif

Xarakteristikalar

Auditorlik tekshiruvi

Amalga oshirilmadi

Примечание

вода, пар

Ду, мм

80

Строительная длина, мм

210

Ру, бар (кгс/см2)

10

Масса, кг

28

Температура рабочей среды

до + 225°С;

Температура окружающей среды

от -40 до +40°С;

Рабочая среда

вода, пар;

Климатическое исполнение и категория размещения

по ГОСТ 15150-69: У;

Направление потока среды

любое

Привод

ручной (маховик

Номинальное давление PN, МПа (кгс/см²)

1,0 (10);

Присоединение к трубопроводу

фланцевое по ГОСТ 1281580

Установочное положение на трубопроводе:

любое, кроме положения рукояткой «вниз»

Регламентирующий документ

ТУ УЗ 22-03326877-021-96, ТУ 26-07-1249-80

Протечки затвора, см3, не более:

по ГОСТ 9544-93: «С»

Величина рабочего хода, обороты:

ГЛ 16003

Коэффициент гидравлического сопротивления:

СЧ 18

Таблица-фигура:

сталь 20х13

Материал изделия (корпус, клин):

ЛЦ40Л

Материал изделия (шпиндель):

АП-31

Материал изделия (закладная гайка):

ПОН-Б

Материал изделия (уплотнение клина):

1700

Гарантийная наработка, циклов

400
