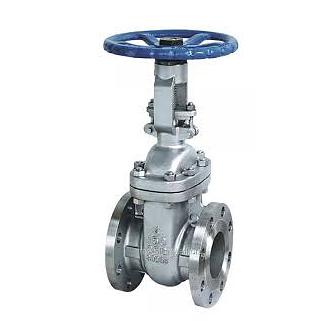

Задвижка 30с64нж

Tavsif

Xarakteristikalar

Примечание

вода, пар, природный газ, неагрессивные нефтепродукты

Ду, мм

50

Строительная длина, мм

180

Ру, бар (кгс/см2)

25

Масса, кг

17

Температура рабочей среды

до + 225°С;

Температура окружающей среды

от -40 до +40°С;

Рабочая среда

вода, пар, нефть, природный газ, жидкие и газообразные неагрессивные нефтепродукты;

Климатическое исполнение и категория размещения по ГОСТ 15150-69: У1;

по ГОСТ 15150-69: У1;

Направление потока среды

под золотник (по стрелке);

Привод

ручной

Номинальное давление PN, МПа (кгс/см²)

2,5(25)

Присоединение к трубопроводу

фланцевое

Установочное положение на трубопроводе:

любое, кроме маховиком вниз

Регламентирующий документ

ТУ 3741-002-01515108-2004, ТУ 26-07-1125-96, ТУ 3741-031-02809450-2000

Класс герметичности

по ГОСТ 9544-93: «А», «Б», «С»

Номера чертежей

ЗКЛ2

Таблица-фигура: 30с64нж

30с64нж

Материал изделия (корпус)

сталь 25Л
